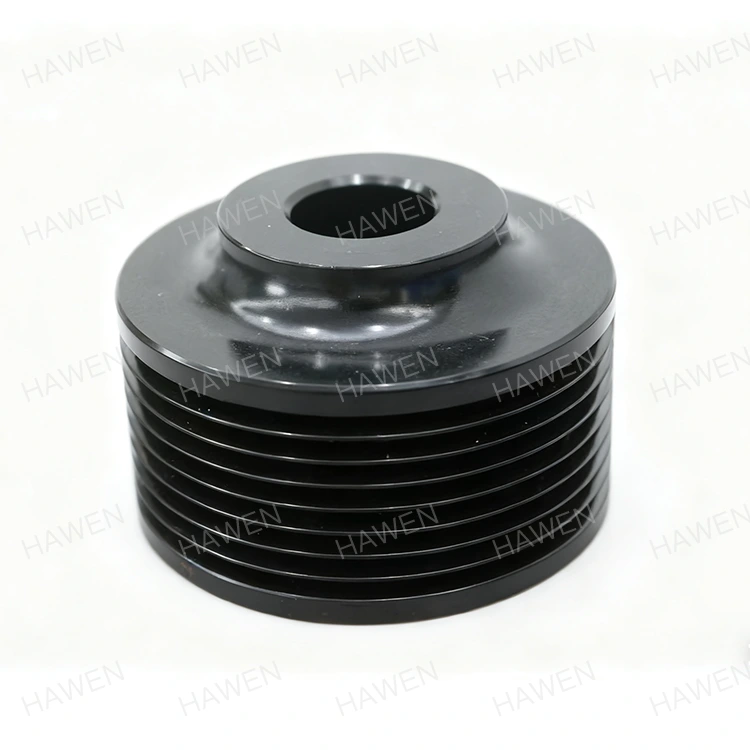

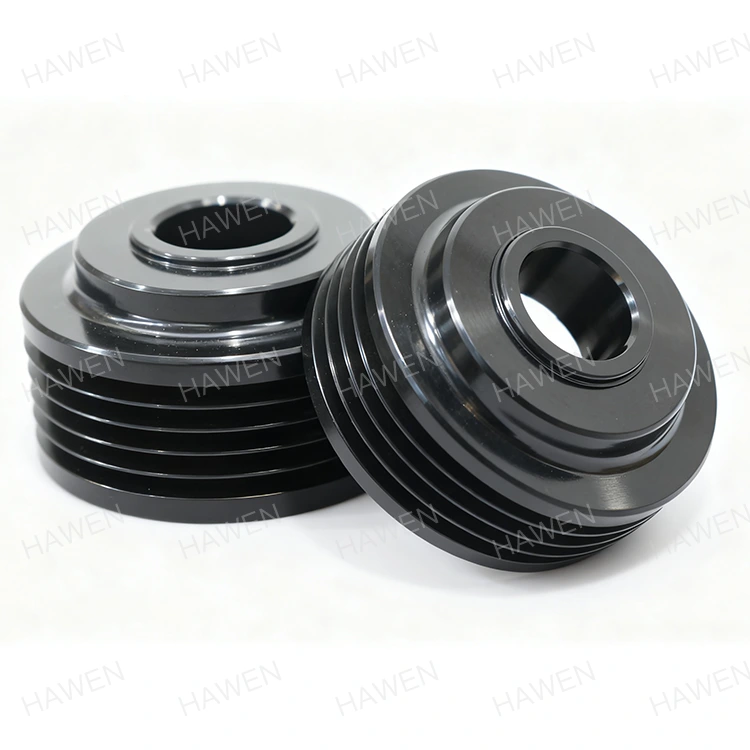

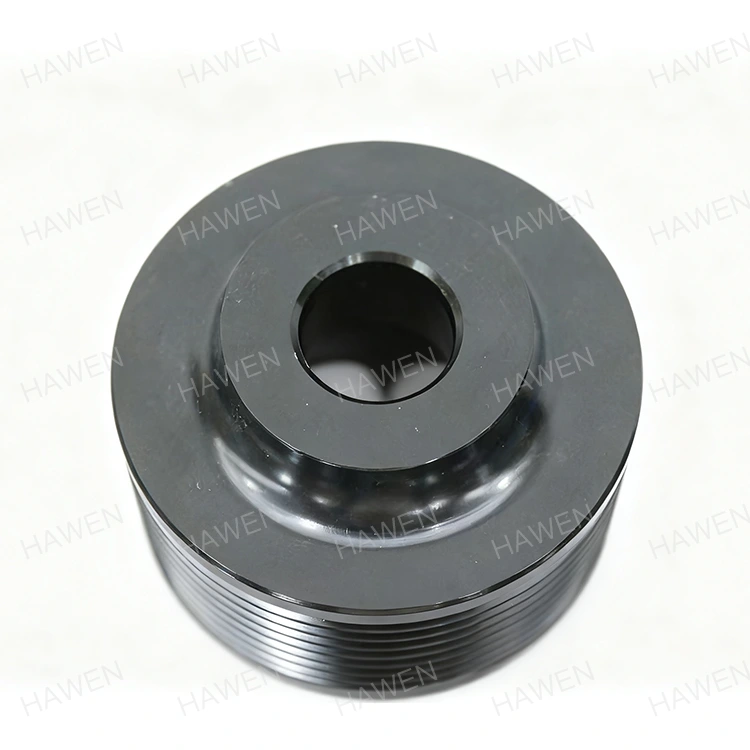

Τροχαλία χρονισμού για κινητήρα αυτοκινήτου

Η HAWEN λειτουργεί ως ένας αξιόπιστος παγκόσμιος προμηθευτής του Timing Pulley For Automotive Engine, που έχει σχεδιαστεί για γεννήτριες οχημάτων και συστήματα κινητήρων. Υποστηριζόμενο από 20 χρόνια εμπειρίας στην κατασκευή, το εργοστάσιό μας χρησιμοποιεί υψηλής ποιότητας ανθρακούχο χάλυβα 45# για την επεξεργασία μονάδων μετάδοσης κίνησης που διαθέτουν ηλεκτροφορητικές επιστρώσεις. Αυτά τα εξαιρετικά σταθερά εξαρτήματα εγγυώνται σταθερή σχέση μετάδοσης, υψηλή απορρόφηση κραδασμών και μακροχρόνια αντοχή στη διάβρωση σε σκληρά περιβάλλοντα λειτουργίας.

Η δυναμική της σύγχρονης μετάδοσης στα σύγχρονα συστήματα ισχύος

Τα σύγχρονα βιομηχανικά συστήματα και συστήματα ισχύος αυτοκινήτων εξαρτώνται σε μεγάλο βαθμό από την αποτελεσματικότητα των διατάξεων μετάδοσης ισχύος για τον συγχρονισμό της περιστροφικής κίνησης. Οι σύγχρονοι ιμάντες κίνησης υψηλής απόδοσης απαιτούν ακριβή εμπλοκή των δοντιών για την εξάλειψη της ολίσθησης και την εγγύηση σταθερής σχέσης μετάδοσης. Για συγκροτήματα κινητήρων υψηλής απόδοσης, η ανάπτυξη μιας κατάλληλης τροχαλίας χρονισμού για κινητήρα αυτοκινήτου εξασφαλίζει σταθερή σχέση μετάδοσης και απόδοση χωρίς ολίσθηση, βελτιστοποιώντας το συγχρονισμό του συστήματος ενώ μειώνει τη μηχανική οπισθέλκουσα.

Τα περιβάλλοντα λειτουργίας σε κινητήρες αυτοκινήτων απαιτούν μηχανικά εξαρτήματα που παρουσιάζουν εξαιρετική απορρόφηση κραδασμών, απόσβεση ήχου και σταθερότητα σε υψηλές ταχύτητες. Οι τυπικοί ιμάντες που εξαρτώνται από την τριβή συχνά υποφέρουν από απώλεια ενέργειας λόγω ολίσθησης, αλλά η δυναμική δικτύωσης των δοντιών επιτυγχάνει απόδοση μετάδοσης άνω του 98%. Εξαλείφοντας την ανάγκη για συνεχή λίπανση, αυτές οι σύγχρονες διαμορφώσεις μειώνουν τη λειτουργική συντήρηση και μειώνουν το μακροπρόθεσμο κόστος λειτουργίας σε διάφορους τομείς.

Μηχανικό πλέγμα δοντιών και περιστροφικός συγχρονισμός

Ο βασικός μηχανισμός της σύγχρονης μετάδοσης ισχύος βασίζεται στην ακριβή γεωμετρία των προφίλ ζευγαρώματος. Επειδή δεν υπάρχει ολίσθηση, ο κινητήριος άξονας περιστρέφεται σε τέλειο συγχρονισμό με τον κινητήριο άξονα. Αυτό το επίπεδο ελέγχου είναι απαραίτητο σε διατάξεις εσωτερικής καύσης όπου ο χρονισμός των βαλβίδων και των εμβόλων πρέπει να ευθυγραμμίζεται τέλεια για να αποτρέπονται παρεμβολές στον κινητήρα ή αναποτελεσματικότητα καύσης.

Δείκτες απόδοσης και αντοχής

Η δυναμική απόδοση απαιτεί οι περιστροφικές μονάδες να αποτρέπουν την πίεση που προκαλείται από κραδασμούς στους ιμάντες. Σε έντονες μετατοπίσεις φορτίου, το εξάρτημα πρέπει να απορροφά γρήγορες διακυμάνσεις ροπής χωρίς φθορά ή υποβάθμιση των δοντιών. Η επίτευξη αυτού του επιπέδου μηχανικής σταθερότητας απαιτεί τη χρήση ανθρακούχου χάλυβα υψηλής αντοχής σε συνδυασμό με εξειδικευμένες επιφανειακές επεξεργασίες για την αντίσταση στη θερμότητα που προκαλείται από την τριβή και την υγρασία του περιβάλλοντος.

Μηχανικές Παράμετροι και Μεταλλουργία Υλικών

Η επιλογή της σωστής σύνθεσης υλικού καθορίζει πόσο καλά ένα δυναμικό εξάρτημα χειρίζεται τη συνεχή κόπωση και το στρεπτικό φορτίο. Τα δομικά στοιχεία πρέπει να διατηρούν τη μηχανική σταθερότητα σε εκατοντάδες χιλιάδες κύκλους λειτουργίας κάτω από υψηλές θερμοκρασίες λειτουργίας.

Ιδιότητες χάλυβα μεσαίου άνθρακα

Για την παροχή υψηλής αντοχής σε εφελκυσμό και αντοχή σε κρούση, ο ανθρακούχος χάλυβας 45# χρησιμοποιείται ως κύρια πρώτη ύλη. Αυτός ο υψηλής ποιότητας δομικός χάλυβας μεσαίου άνθρακα διαθέτει περιεκτικότητα σε άνθρακα περίπου 0,42% έως 0,50%, με πυκνότητα υλικού 7,85 g/cm³. Η ειδική χημική σύνθεση αυτού του βαθμού υλικού ορίζεται από:

• Περιεκτικότητα σε μαγγάνιο (Mn): 0,50% έως 0,80%
• Περιεκτικότητα σε πυρίτιο (Si): 0,17% έως 0,37%
• Αυστηρά διαχειριζόμενα επίπεδα φωσφόρου και θείου για την πρόληψη της ευθραυστότητας
• Αντοχή σε εφελκυσμό: Όχι λιγότερο από 600 MPa
• Αντοχή διαρροής: Όχι μικρότερη από 355 MPa
• Επιμήκυνση στο σπάσιμο: Όχι λιγότερο από 16%
• Μείωση επιφάνειας: Όχι λιγότερο από 40%

Διαδικασίες θερμικής επεξεργασίας και ανακούφισης από το στρες

Λόγω του ειδικού χημικού του σχεδιασμού, ο ανθρακούχο χάλυβας 45# απαιτεί ελεγχόμενες διαδικασίες θέρμανσης για να επιτευχθεί η βέλτιστη ισορροπία σκληρότητας και αντοχής στη φθορά. Κατά την κατασκευή της τροχαλίας χρονισμού για κινητήρα αυτοκινήτου, η διαχείριση των παραμέτρων σβέσης και σκλήρυνσης είναι απαραίτητη για τη δημιουργία σταθερής αντίστασης στη φθορά. Η τυπική θερμική επεξεργασία περιλαμβάνει σβέση στους περίπου 840°C που ακολουθείται από σκλήρυνση μεταξύ 560°C και 600°C, αυξάνοντας την τελική σκληρότητα της επιφάνειας σε ένα εύρος HRC 22-34 για αντίσταση στη φθορά τριβής.

Γεωμετρικές ανοχές και διαδικασίες παραγωγής

Για να αποφευχθούν ανισορροπίες στην περιστροφή που οδηγούν σε γρήγορη φθορά του ιμάντα και σφάλματα παρακολούθησης, τα εξαρτήματα πρέπει να συμμορφώνονται με ακριβή γεωμετρικά πρότυπα. Ο παρακάτω πίνακας περιγράφει τις βασικές τεχνικές προδιαγραφές και συγκρίσεις ανοχής για τα κατασκευασμένα εξαρτήματα:

Πρωτόκολλα Περιβάλλοντος Μηχανικής Ακριβείας και Μέτρησης

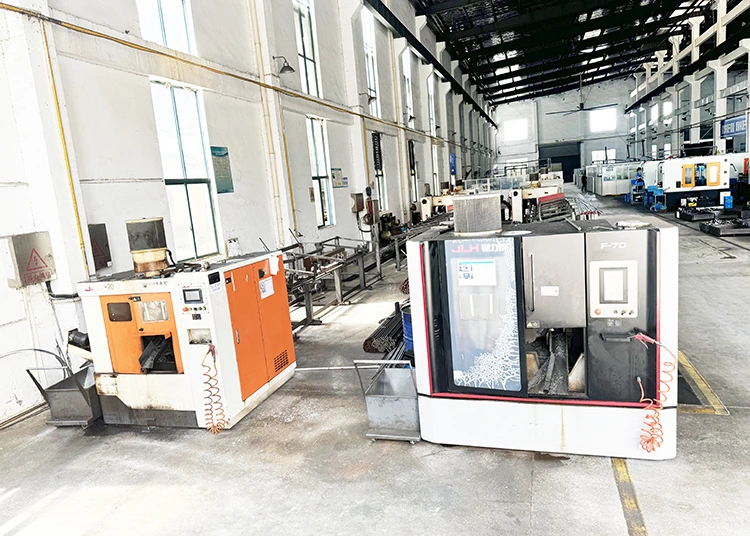

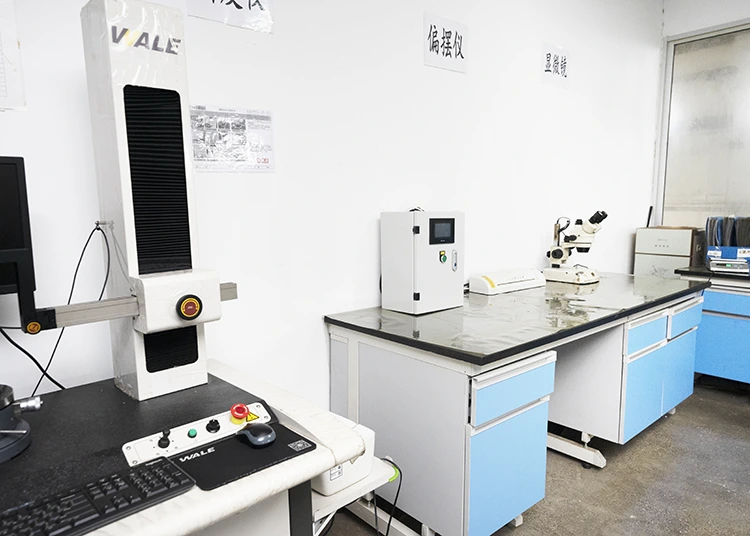

Η διατήρηση μιας καθετότητας προσώπου ≤0,01 mm απαιτεί πολύ σταθερά εξαρτήματα και άκαμπτες εργαλειομηχανές CNC για την εξάλειψη των κραδασμών. Εάν η καθετότητα μετατοπιστεί, ο ιμάντας θα ακολουθήσει ανομοιόμορφα, οδηγώντας σε φθορά των άκρων και πρόωρη αστοχία του ιμάντα. Οι εγκαταστάσεις παραγωγής χρησιμοποιούν μηχανές μέτρησης συντεταγμένων (CMM), ελεγκτές στρογγυλότητας και όργανα μέτρησης προφίλ για την εκτέλεση του στατιστικού ελέγχου διεργασιών (SPC) και την παρακολούθηση κρίσιμων διαστάσεων σε πραγματικό χρόνο, επιτυγχάνοντας σταθερό ποσοστό απόδοσης διεργασίας 99,995%.

Αυτοματοποιημένη Ηλεκτροφόρηση και Προστασία Επικάλυψης

Η λειτουργία σε εκτεθειμένα περιβάλλοντα καθιστά τα χαλύβδινα μέρη ευάλωτα στη σκουριά και τη χημική διάβρωση. Για να αποφευχθεί η υποβάθμιση της επιφάνειας, μια αυτοματοποιημένη γραμμή ηλεκτροφόρησης εφαρμόζει μια ομοιόμορφη προστατευτική επίστρωση. Αυτή η διαδικασία χωρίς αφή εξαλείφει τον ανθρώπινο χειρισμό, μειώνοντας τον κίνδυνο κρουστικών γρατσουνιών και εξασφαλίζοντας εξαιρετική αντοχή στη σκουριά. Για εναλλακτικές απαιτήσεις, άλλες επικαλύψεις —όπως η ηλεκτρολυτική επιμετάλλωση, η επίστρωση ψευδαργύρου, η επινικελίωση και το μαύρο οξείδιο— είναι πλήρως προσαρμόσιμες με βάση τις τεχνικές απαιτήσεις.

Ενσωματωμένες Τεχνικές Προδιαγραφές

Γιατί να μας επιλέξετε

Η συνεργασία με έναν έμπειρο κατασκευαστή ακριβείας εξασφαλίζει την αλυσίδα εφοδιασμού σας και διατηρεί την απόδοση των μηχανικών σας συγκροτημάτων. Η υποδομή παραγωγής μας έχει κατασκευαστεί για να παρέχει εκτεταμένη υποστήριξη μηχανικής και υλικοτεχνικής υποστήριξης:

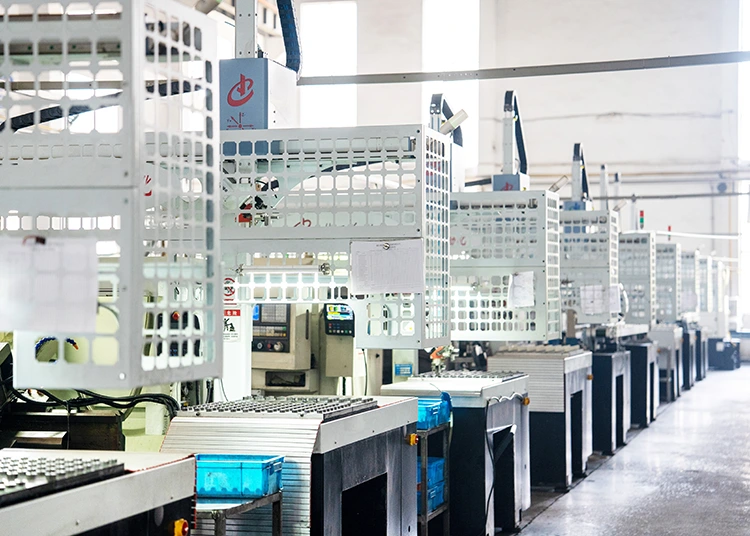

• Αυτοματοποιημένη πλατφόρμα μεγάλου όγκου:Η μονάδα παραγωγής διαθέτει 10 πλήρως αυτοματοποιημένες γραμμές παραγωγής, που υποστηρίζονται από αυτοματοποιημένο καθαρισμό και αυτοματοποιημένες γραμμές μαύρου οξειδίου. Όλες οι κρίσιμες διαστάσεις, συμπεριλαμβανομένης της ανοχής εσωτερικής οπής, διατηρούνται στα ≤0,005 mm για να εγγυώνται σταθερή απόδοση σε όλες τις σειρές μαζικής παραγωγής.
• Ευρύχωρος χώρος παραγωγής:Το εργοστάσιο παραγωγής διατηρεί συνολική μηνιαία δυναμικότητα περίπου 5 εκατομμυρίων μονάδων, με τις τρέχουσες μηνιαίες αποστολές να εκτελούνται μεταξύ 3 και 4 εκατομμυρίων μονάδων. Αυτό αφήνει ένα buffer χωρητικότητας 40% έως 60% για να υποστηρίζει άνετα την ταχεία κλιμάκωση της ζήτησης και τις αλλαγές χρονοδιαγράμματος.
• Παγκόσμια ενοποίηση αυτοκινήτων και συσκευών:Με στρατηγικές σχέσεις συνεργασίας με κορυφαίους κατασκευαστές κινητήρων, συμπεριλαμβανομένων των Midea, Gree, LG, Nidec, Huilu και Wolong, η μονάδα παραγωγής έχει αποδείξει την ικανότητα να ικανοποιεί αυστηρές απαιτήσεις ποιότητας.
• Zhejiang Manufacturing Hub Τοποθεσία:Βρίσκεται στην επαρχία Zhejiang, οι εγκαταστάσεις μας επωφελούνται από ώριμα τοπικά δίκτυα προμηθευτών. Αυτή η γεωγραφική τοποθέτηση εξασφαλίζει σύντομους χρόνους προμήθειας υλικών και επιτρέπει γρήγορες απαντήσεις στις μηχανικές προσαρμογές.
• Πλήρης Κανονιστική Συμμόρφωση:Οι διαδικασίες επεξεργασίας πρώτων υλών και επιφανειών συμμορφώνονται με τα διεθνή περιβαλλοντικά πρότυπα. Όλα τα προϊόντα υποστηρίζονται από επίσημες αναφορές συμμόρφωσης RoHS και REACH, διασφαλίζοντας την απρόσκοπτη παγκόσμια εξαγωγή.

Συχνές Ερωτήσεις

Πώς επηρεάζει η καθετότητα της όψης τη διάρκεια ζωής της τροχαλίας χρονισμού για τον κινητήρα αυτοκινήτου;

Η καθετότητα του προσώπου ελέγχει άμεσα την ευθεία πορεία της ζώνης. Το πρότυπό μας ≤0,01 mm αποτρέπει την ολίσθηση του ιμάντα προς τις φλάντζες της τροχαλίας, γεγονός που μειώνει την πλευρική τριβή, εξαλείφει τη φθορά των άκρων και μειώνει την ακουστική απόδοση κατά την περιστροφή υψηλής ταχύτητας.

Ποια είναι τα οφέλη της ηλεκτροφόρησης έναντι της τυπικής βαφής;

Η ηλεκτροφόρηση εφαρμόζει ένα εξαιρετικά ομοιόμορφο, λεπτό χημικό στρώμα σε όλες τις πολύπλοκες γεωμετρίες, συμπεριλαμβανομένων των εσωτερικών οπών και των ριζών των δοντιών. Παρέχει εξαιρετική αντοχή στη διάβρωση—επιζώντας από μια δοκιμή ουδέτερου ψεκασμού αλατιού 72 ωρών—και διατηρεί ακριβείς διαστάσεις χωρίς να προσθέτει πάχος που θα μπορούσε να επηρεάσει την τοποθέτηση του ιμάντα.

Μπορούν τα προφίλ των δοντιών να προσαρμοστούν ώστε να ταιριάζουν με μη τυποποιημένες ζώνες;

Ναί. Η έμπειρη ομάδα μηχανικών μπορεί να προσαρμόσει τα σχήματα των δοντιών και τις συνολικές διαστάσεις της τροχαλίας ώστε να ταιριάζουν με τα ιδιόκτητα συστήματά σας. Επεξεργαζόμαστε προσαρμοσμένα εξαρτήματα με βάση τα παρεχόμενα μηχανολογικά σχέδια και τις καθορισμένες πρώτες ύλες.

Τι ποιοτικός έλεγχος διενεργείται πριν τα εξαρτήματα φύγουν από την εγκατάσταση;

Όλα τα εξαρτήματα υποβάλλονται σε 100% εξερχόμενη ποιοτική επιθεώρηση. Χρησιμοποιούμε προηγμένες μηχανές μέτρησης συντεταγμένων (CMM) και όργανα δοκιμής προφίλ για να επαληθεύσουμε τις γωνίες των δοντιών εντός ±0,5° και να ελέγξουμε για ομοκεντρικότητα πριν από την αποστολή.

Αυτά τα εξαρτήματα συμμορφώνονται με τους ευρωπαϊκούς περιβαλλοντικούς κανονισμούς;

Ναί. Όλες οι πρώτες ύλες, όπως ο ανθρακούχο χάλυβας 45# και ο χάλυβας χαμηλής περιεκτικότητας σε άνθρακα 1215, επιλέγονται για να πληρούν τους διεθνείς περιβαλλοντικούς κανονισμούς και υποστηρίζονται πλήρως από τις εκθέσεις πιστοποίησης RoHS και REACH.

Μηχανική Αριστεία και Λειτουργική Ακεραιότητα

Με περισσότερα από είκοσι χρόνια βαθιάς ενασχόλησης με τη μηχανική επεξεργασία ακριβείας, η μάρκα συνεχίζει να προωθεί την αποτελεσματικότητα και την αξιοπιστία στους τομείς της αυτοκινητοβιομηχανίας, του αυτοματισμού και των οικιακών συσκευών. Διατηρώντας τον πλήρη έλεγχο σε κάθε στάδιο της διαδικασίας - από τη μεταλλουργική επιθεώρηση έως την αυτοματοποιημένη κατεργασία CNC και την επίστρωση ηλεκτροφόρησης χωρίς αφή - η εγκατάσταση διασφαλίζει ότι κάθε εξάρτημα κίνησης αποδίδει αξιόπιστα υπό υψηλή φυσική και θερμική καταπόνηση. Συνεργάτης μεHAWENγια να εξασφαλίσετε μια πιστοποιημένη τροχαλία χρονισμού για κινητήρα αυτοκινήτου που έχει σχεδιαστεί για να μεγιστοποιεί την απόδοση και τη διάρκεια ζωής των συστημάτων κινητήρα του αυτοκινήτου σας.
