Στενή τροχαλία ιμάντα V

Η στενή τροχαλία ιμάντα V HAWEN είναι ένα μηχανικό εξάρτημα μετάδοσης με μία αυλάκωση V, που χρησιμοποιείται κυρίως για τη συνεργασία με ιμάντες V για μετάδοση ισχύος. Με απλό σχεδιασμό και χαμηλό κόστος, είναι κατάλληλο για ποικίλα βιομηχανικά και καθημερινά σενάρια. Τα προϊόντα μας χρησιμοποιούνται ευρέως σε εξοπλισμό αυτοματισμού, μηχανήματα ακριβείας, βιομηχανική μετάδοση και άλλους τομείς. Καλωσορίζουμε τους πελάτες να προσαρμόσουν τα προϊόντα ανά σχέδια ή να επισκεφτούν το εργοστάσιό μας.

Προδιαγραφές προϊόντος

Όνομα προϊόντος

Υλικό

Μεικτό βάρος (kg)

Μονάδα (EA)

Διάσταση

Επεξεργασία Επιφανειών

Περιβαλλοντικές Απαιτήσεις

Απαίτηση επεξεργασίας

Πεδίο εφαρμογής

Ακρίβεια μηχανικής κατεργασίας

Βάση πελατών

Μερίδιο αγοράς στην Κίνα

Παρατηρήσεις

Στενή τροχαλία ιμάντα V

1215 Χάλυβας ελεύθερης κοπής

-

EA

Φ59,18×15,87

Ψευδαργύρωση

Συμβατό με διεθνή πρότυπα όπως ROHS και REACH

Μηχανική Μηχανική

Αεροσυμπιεστές, στεγνωτήρια και άλλος εξοπλισμός

≤0,015 χλστ

Nidec

5%

Προσαρμόσιμο ανά σχέδιο

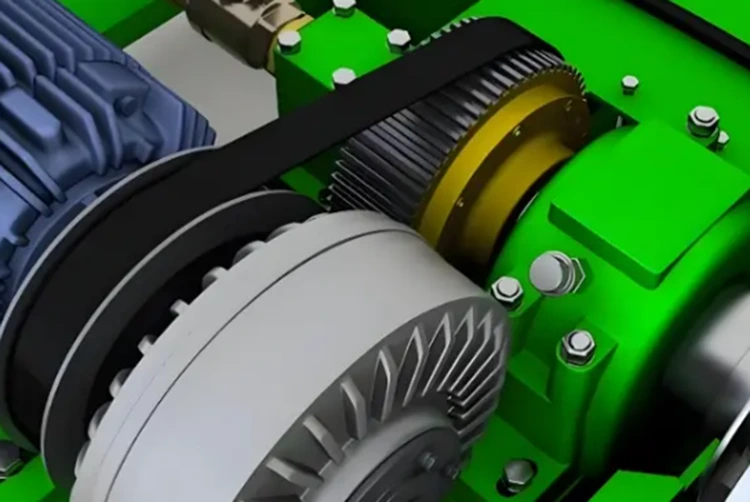

Πεδία εφαρμογής προϊόντος

Η HAWEN (Trilon) ασχολείται βαθιά με τη βιομηχανία μηχανημάτων για περισσότερα από 20 χρόνια. Από το 2005, η εταιρεία μας έχει πραγματοποιήσει εις βάθος Έρευνα και Ανάπτυξη σε τροχαλίες ιμάντων μονής αυλάκωσης και διάφορους τύπους τροχαλιών ιμάντων αυτοκινήτων. Αυτό το προϊόν επεξεργάζεται και σχηματίζεται από χάλυβα ελεύθερης κοπής 1215. Τα προϊόντα μας καλύπτουν ένα ευρύ φάσμα βιομηχανιών:

1. Εξοπλισμός όπως ανεμιστήρες και αεροσυμπιεστές: Χρησιμοποιείται για συνεχή μετάδοση ισχύος σε εργοστάσια (π.χ. συστήματα εξαερισμού ή μεταφορά υγρών). Η δομή του μπορεί να προσαρμοστεί σε συνθήκες εργασίας μέσης ισχύος, μέσης και χαμηλής ταχύτητας.

2.Φυγοκεντρικοί ανεμιστήρες ή βιδωτές αντλίες: Οι τροχαλίες ιμάντα από γκρίζο χυτοσίδηρο μπορούν να παρέχουν σταθερή μετάδοση.

3. Κατασκευή ακριβείας: Ο τυποποιημένος σχεδιασμός, η αυστηρή επιλογή υλικού, η εξελιγμένη τεχνολογία επεξεργασίας και ο ποιοτικός έλεγχος εξασφαλίζουν υψηλή απόδοση, ανθεκτικότητα και εναλλαξιμότητα στη μετάδοση μεσαίας και υψηλής ισχύος, όπως αναλύεται από τις βασικές διαστάσεις παρακάτω.

4. Αυτοματισμός και γενικά μηχανήματα: Χρησιμοποιείται συνήθως σε ανεμιστήρες, αεροσυμπιεστές και άλλο εξοπλισμό. σε φυγοκεντρικούς ανεμιστήρες ή βιδωτές αντλίες, οι τροχαλίες ιμάντων από γκρι χυτοσίδηρο μπορούν να προσφέρουν σταθερή δύναμη μετάδοσης.

5. Υψηλή ακρίβεια μετάδοσης: Η ισχύς μεταδίδεται με την τριβή μεταξύ του ιμάντα και της τροχαλίας. Λόγω της μικρής πιθανής ολίσθησης του ιμάντα V στο αυλάκι της τροχαλίας, η σχέση μετάδοσης δεν είναι απολύτως σταθερή, αλλά συνήθως μπορεί να καλύψει τις ανάγκες γενικών βιομηχανικών εφαρμογών.

6. Υψηλή απόδοση και εύκολη συντήρηση: Η απόδοση μετάδοσης μπορεί να φτάσει περισσότερο από 95%. Χαρακτηριστικά: Ο σχεδιασμός του ιμάντα V του επιτρέπει να εφαρμόζει στενά στην τροχαλία, μειώνοντας την απώλεια ενέργειας. Χωρητικότητα φορτίου: Η τροχαλία του ιμάντα V μπορεί να αντέξει ένα συγκεκριμένο φορτίο. Σταθερότητα: Η μετάδοση τροχαλίας με ιμάντα V έχει καλή σταθερότητα, η οποία μπορεί να μειώσει τους κραδασμούς και την κρούση κατά τη μετάδοση και να εξασφαλίσει τη σταθερή λειτουργία του μηχανολογικού εξοπλισμού. Προσαρμοστικότητα: Η μετάδοση με ιμάντα V είναι κατάλληλη για διάφορες συνθήκες εργασίας και περιβάλλοντα και μπορεί να προσαρμοστεί σε σκληρές συνθήκες εργασίας, όπως υγρασία και διάβρωση μέσω επιφανειακών επεξεργασιών (π.

Εξοπλισμός Εφαρμογής Προϊόντος και Κύριοι Πελάτες

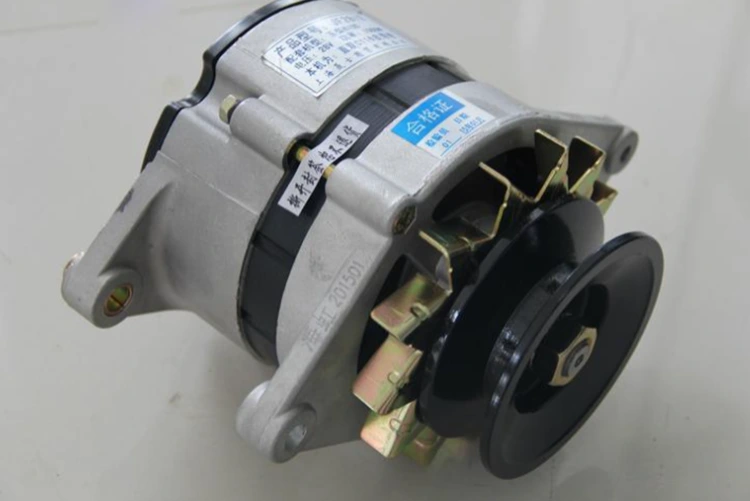

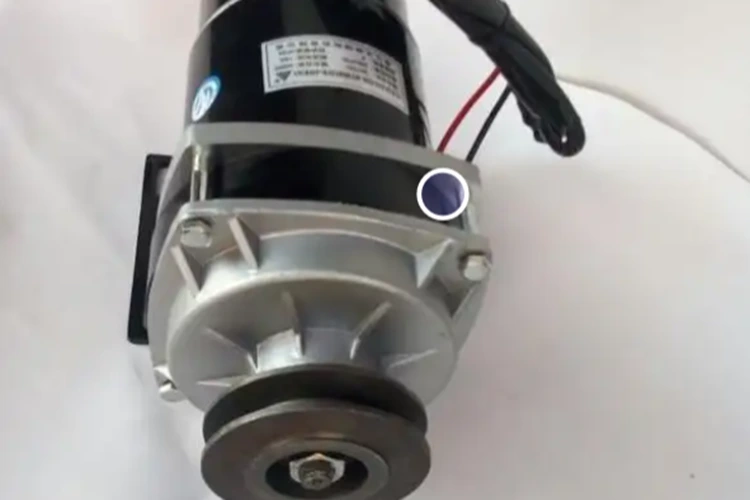

Τα παραπάνω προϊόντα εφαρμόζονται κυρίως σε αεροσυμπιεστές και κινητήρες αντλιών νερού, με βασικούς πελάτες όπως η Nidec, η Asco και άλλες γνωστές επιχειρήσεις.

Τεχνικές παράμετροι: 1215 Τροχαλία τραπεζοειδούς ιμάντα μονού αυλακιού από χάλυβα ελεύθερης κοπής

Κύρια Ποιοτικά Χαρακτηριστικά	Βασικοί Τεχνικοί Δείκτες	GB/T 13575.1-2022 Πρότυπο	Βιομηχανικό Πρότυπο	HAWEN Standard
Σταθερότητα εσωτερικής οπής	Ανοχή εσωτερικής οπής	-	≤0,026 χλστ	≤0,015 χλστ
Συμβατότητα τύπου Groove	Groove Angle	-	≤1°	≤0,5°
Ακρίβεια κιβωτίου ταχυτήτων και διάρκεια ζωής	Runout	-	≤0,15mm	≤0,05mm
Διάρκεια ζωής	Αντοχή στη διάβρωση (Δοκιμή ουδέτερου ψεκασμού αλατιού)	48h	72h	96h
Φιλικότητα προς το περιβάλλον	Περιορισμός Επικίνδυνων Ουσιών	-	Συμμορφώνεται με τα πρότυπα της ΕΕ	Συμμορφώνεται με τα πρότυπα της ΕΕ

Βασικά πλεονεκτήματα

Διαθέτουμε ισχυρές τεχνικές δυνατότητες Ε&Α και εξοπλισμό παραγωγής υψηλής ακρίβειας. Στη διαδικασία από κοινού σχεδιασμού μελλοντικών προϊόντων με πελάτες, η τεχνολογία της HAWEN μπορεί πάντα να εξερευνήσει τη βέλτιστη λύση και να κερδίσει την αναγνώριση των πελατών. Εφαρμόζουμε 100% online αυτόματο ποιοτικό έλεγχο και επιτυγχάνουμε κατασκευή υψηλής ακρίβειας με τα ακόλουθα μέτρα:

● Έλεγχος πηγής: Ελέγξτε αυστηρά τη συνοχή των πρώτων υλών από το στάδιο της προμήθειας για να εξασφαλίσετε σταθερή απόδοση υλικών.

● Επεξεργασία ακριβείας: Υιοθετήστε εξοπλισμό υψηλής ακρίβειας για αυτοματοποιημένη επεξεργασία για να εγγυηθείτε την ακρίβεια των διαστάσεων του προϊόντος (π.χ. ανοχή εσωτερικής οπής ≤0,015 mm).

● Παρακολούθηση πλήρους διαδικασίας: Παρακολούθηση παραμέτρων παραγωγής σε πραγματικό χρόνο μέσω ενός διαδικτυακού συστήματος ανίχνευσης για την έγκαιρη ανίχνευση και διόρθωση αποκλίσεων.

● Συνεπής διασφάλιση ποιότητας: Εξαλείψτε τα σφάλματα χειροκίνητης λειτουργίας για να εξασφαλίσετε σταθερή απόδοση κάθε προϊόντος.

● Υψηλό ποσοστό προσόντων: Το ποσοστό πιστοποίησης παραγωγής ελέγχεται στο 99,99%, και το ποσοστό πιστοποίησης εκ του εργοστασίου φτάνει το 100%.

● Βελτίωση απόδοσης: Οι αυτοματοποιημένες διαδικασίες μειώνουν τη χειρωνακτική παρέμβαση και μειώνουν το κόστος παραγωγής.

Ασκούμε αυστηρό έλεγχο της φιλικότητας προς το περιβάλλον των προϊόντων από την επιλογή πρώτων υλών έως την παραγωγή και την επεξεργασία:

● Φιλικές προς το περιβάλλον πρώτες ύλες: Χρησιμοποιήστε χάλυβα ελεύθερης κοπής 1215 για τη μείωση των επικίνδυνων ουσιών, σύμφωνα με τα πρότυπα φιλικών προς το περιβάλλον υλικών.

● Επεξεργασία επιφάνειας: Υιοθετήστε την τεχνολογία ηλεκτρολυτικής επιμετάλλωσης, η οποία επικαλύπτει ένα στρώμα ψευδαργύρου στην επιφάνεια του μετάλλου ή του κράματος χάλυβα μέσω χημικών ή ηλεκτροχημικών μεθόδων για την προστασία του από τη διάβρωση και τη σκουριά του περιβάλλοντος.

● Περιβαλλοντική πιστοποίηση: Όλα τα προϊόντα έχουν περάσει διεθνείς περιβαλλοντικές πιστοποιήσεις όπως ROHS και REACH για να διασφαλιστεί ότι δεν περιέχονται επικίνδυνες ουσίες.

● Διαδικασία παραγωγής: Οι αυτοματοποιημένες γραμμές παραγωγής μειώνουν την κατανάλωση ενέργειας και την παραγωγή απορριμμάτων χωρίς χειροκίνητη επαφή καθ' όλη τη διάρκεια της διαδικασίας. Μέσω πλήρως αυτόματου διαδικτυακού εξοπλισμού δοκιμών, κάθε προϊόν υποβάλλεται σε πλήρη επιθεώρηση των διαστάσεων, των γεωμετρικών ανοχών και των επιφανειακών ελαττωμάτων πριν από το εργοστάσιο για να διασφαλιστεί η συνέπεια της παρτίδας.

Έχουμε μακροχρόνια υποστηρικτική συνεργασία με γνωστούς εγχώριους και ξένους κατασκευαστές κινητήρων και κερδίσαμε εκτεταμένη αναγνώριση. Με 20 χρόνια τεχνικής συσσώρευσης, βελτιστοποιούμε συνεχώς το ποσοστό χρήσης υλικών και τις διαδικασίες κατασκευής. Τα προϊόντα μας έχουν περάσει τις πιστοποιήσεις συστήματος ποιότητας ISO9001 και IATF16949, διασφαλίζοντας την πλήρη ιχνηλασιμότητα από την αποθήκευση πρώτων υλών έως την παράδοση του τελικού προϊόντος.

● Αποτελεσματική ομάδα Ε&Α: Γρήγορη ταχύτητα απόκρισης, εξοικονόμηση κόστους ανάπτυξης και χρόνου. μπορεί να προσαρμόσει σχέδια ειδικού σχήματος κατάλληλα για τις εφαρμογές των πελατών σύμφωνα με τις απαιτήσεις του βιομηχανικού τους συστήματος.

● Παραγωγική ικανότητα: Διαθέτουμε 120 σετ εξοπλισμού CNC υψηλής ακρίβειας, μία πλήρως αυτόματη γραμμή παραγωγής μαυρίσματος, μία πλήρως αυτόματη γραμμή καθαρισμού υπερήχων και περισσότερα από 10 σετ αυτόματου εξοπλισμού δοκιμών. Η μηνιαία παραγωγική δυναμικότητα φτάνει τα 300.000 τεμάχια, με τον τρέχοντα όγκο μηνιαίων πωλήσεων περίπου 150.000-200.000 τεμάχια και πλεονάζουσα μηνιαία δυναμικότητα 30%-50%.

Καθοδηγούμαστε από την απόλυτη ζήτηση της αγοράς, εστιάζοντας στα εξής:✅

Βελτίωση αποτελεσματικότητας και μείωση κόστους✅

Χαμηλός θόρυβος και υψηλό ποσοστό ποιότητας✅

Προστασία του περιβάλλοντος

● Μεγαλύτερη ευελιξία στις αλλαγές σχεδιασμού

● Υψηλή αποτελεσματικότητα και ταχύτητα στη διαδικασία λήψης αποφάσεων

● Σύντομος χρόνος προμήθειας για πρώτες ύλες και διάφορα αξεσουάρ: Βρίσκεται στην επαρχία Zhejiang, την "πατρίδα της παραγωγής στην Κίνα", έχουμε μια πλούσια αλυσίδα εφοδιασμού προμηθευτών.

● Οι αξιόπιστες, υψηλής απόδοσης και υψηλής ποιότητας λύσεις της HAWEN επιτρέπουν σε όλους τους πελάτες να αποφεύγουν τις παρακάμψεις—όταν μας επιλέξουν, θα διστάσουν να στραφούν σε άλλους προμηθευτές.

● Η επιλογή της HAWEN σημαίνει μείωση του κόστους ανάπτυξης των πελατών, του κόστους δοκιμής, του κόστους κατασκευής και του κόστους εξυπηρέτησης μετά την πώληση.

Επιλογή Υλικού

Ο χάλυβας 1215 είναι ένας φιλικός προς το περιβάλλον χάλυβας ελεύθερης κοπής που δεν περιέχει επικίνδυνες ουσίες όπως ο μόλυβδος και διαθέτει εξαιρετική ικανότητα κατεργασίας, καθιστώντας τον κατάλληλο για την κατασκευή μηχανικών εξαρτημάτων ακριβείας.

● Σταθερές φυσικές ιδιότητες: Η πυκνότητα του υλικού του διατηρείται σταθερά στα 7,85 g/cm³.

● Χημική σύνθεση: Άνθρακας (≤0,09%), Μαγγάνιο (0,75%-1,05%), Φώσφορος (0,04%-0,09%) και Θείο (0,26%-0,35%). Η σχετικά υψηλή περιεκτικότητα σε θείο βελτιώνει την ικανότητα επεξεργασίας ενώ συμμορφώνεται με τα περιβαλλοντικά πρότυπα.

● Μηχανικές ιδιότητες: Έχει εξαιρετική ακρίβεια διαστάσεων. η αντοχή σε εφελκυσμό σε κατάσταση θερμής έλασης είναι 390-540 MPa, η οποία μπορεί να φτάσει τα 490-755 MPa μετά από κρύο τράβηγμα, με σκληρότητα 160-190 HB και μπορεί να υποστεί άμεση επεξεργασία χωρίς θερμική επεξεργασία.

● Έντυπα παράδοσης: Παρέχονται ως στρογγυλό χάλυβα θερμής έλασης, φωτεινές ράβδοι ψυχρής έλξης και ράβδοι εδάφους. Μπορούν να σχηματιστούν διάφορα σχήματα διατομής μέσω της διαδικασίας ψυχρής εξώθησης, εξοικονομώντας απώλεια υλικού και χρόνο επεξεργασίας.

● Επεξεργασιμότητα: Η ομαλή κοπή και η καλή απόδοση στο σπάσιμο των τσιπς μειώνουν τη φθορά του εργαλείου και βελτιώνουν το φινίρισμα της επιφάνειας. Είναι ιδιαίτερα κατάλληλο για μαζική συνεχή επεξεργασία από αυτοματοποιημένο εξοπλισμό όπως αυτόματοι τόρνοι και τόρνοι CNC. Η αντοχή του στη φθορά ή η αντοχή στη διάβρωση μπορεί να βελτιωθεί μέσω της ενανθράκωσης της επιφάνειας ή της επινικελίωσης.

Έλεγχος Διαδικασιών

● Έλεγχος ανοχής εσωτερικής οπής: Η επίτευξη υψηλής ακρίβειας ±0,015 mm θέτει εξαιρετικά υψηλές απαιτήσεις στον εξοπλισμό επεξεργασίας και τη σταθερότητα της διαδικασίας. Ένα τέτοιο ακριβές εύρος ανοχής απαιτεί υψηλή ακρίβεια εξοπλισμού επεξεργασίας (π.χ. εργαλειομηχανές CNC), εργαλεία κοπής υψηλής ποιότητας και σταθερές διαδικασίες (π.χ. έλεγχος θερμοκρασίας, καταστολή κραδασμών). Οποιαδήποτε μικρή απόκλιση μπορεί να οδηγήσει σε προβλήματα ποιότητας του προϊόντος. Η εταιρεία μας υιοθετεί προηγμένες τεχνολογίες για εγγύηση: Πραγματοποιούνται μέσω οργάνων μέτρησης υψηλής ακρίβειας (π.χ. Συντεταγμένη Μετρητική Μηχανή (CMM), Ελεγκτής Στρογγυλότητας, Όργανο μέτρησης προφίλ), αυστηρός έλεγχος διαδικασίας (π.χ. Στατιστικός έλεγχος διεργασιών (SPC) σε περιβάλλον μαζικής παραγωγής.

● Αξία εφαρμογής: Στα συστήματα μετάδοσης ακριβείας, η ανοχή εσωτερικής οπής επηρεάζει άμεσα την ακρίβεια συναρμολόγησης μεταξύ εξαρτημάτων και αξόνων, η οποία σχετίζεται με την απόδοση μετάδοσης, τον έλεγχο του θορύβου και τη διάρκεια ζωής του προϊόντος, και αποτελεί βασικό τεχνικό δείκτη της κατασκευής υψηλών προδιαγραφών.

● Ασκούμε αυστηρό έλεγχο σε όλη τη διαδικασία παραγωγής για να διασφαλίσουμε τη σταθερότητα και την ανθεκτικότητα των προϊόντων κατά τη χρήση.

● Αντιστοίχιση απόδοσης υλικού: Ελέγξτε αυστηρά τη σκληρότητα του υλικού και τις διαδικασίες θερμικής επεξεργασίας για να βελτιώσετε την αντοχή στη φθορά και την αντοχή σε κόπωση.

Επεξεργασία Επιφανειών - Επιμετάλλωση

Καθώς η τροχαλία ιμάντα V με μονή αυλάκωση είναι κατασκευασμένη από μεταλλικά υλικά, τα σκληρά περιβάλλοντα σέρβις αναπόφευκτα θα προκαλέσουν σκουριά ή διάβρωση ανταλλακτικών. Η εταιρεία μας διαθέτει μια επαγγελματική και έμπειρη βασική ομάδα Ε&Α. Μέσα από χρόνια πρακτικής εμπειρίας και δοκιμών, έχουμε αναπτύξει μια ειδική φόρμουλα επεξεργασίας επιφάνειας για αυτό το προϊόν και υιοθετήσαμε πλήρως αυτόματο εξοπλισμό ηλεκτρολυτικής επιμετάλλωσης με πλήρως αυτόματο σύστημα στεγνώματος. Το πάχος της επιμεταλλωμένης στρώσης πληροί τα εγχώρια, βιομηχανικά και διεθνή πρότυπα, φτάνοντας σε φινίρισμα σε επίπεδο micron. Δεν υπάρχει χειροκίνητη επαφή σε όλη τη διαδικασία, γεγονός που ενισχύει την αντοχή στη διάβρωση των προϊόντων, πληροί τα βιομηχανικά πρότυπα και μειώνει τον κίνδυνο σύγκρουσης του προϊόντος που προκαλείται από χειροκίνητη επαφή.

Σημείωση: Άλλες μέθοδοι επεξεργασίας επιφανειών, όπως μαύρισμα και επινικελίωση είναι επίσης διαθέσιμες και μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του πελάτη.

Περιβαλλοντικές Απαιτήσεις

Όλα τα προϊόντα πληρούν τις περιβαλλοντικές απαιτήσεις όσον αφορά τα υλικά και την επιφανειακή επεξεργασία και υποστηρίζονται από αναφορές πιστοποίησης για ROHS και REACH.

Δυνατότητες Ε&Α & Προσαρμογής

Η επαγγελματική μας τεχνική ομάδα Ε&Α διαθέτει 20 χρόνια εις βάθος εμπειρία στον κλάδο. Μπορούμε να ικανοποιήσουμε τις ανάγκες των πελατών και να λύσουμε τα σημεία πόνου σύμφωνα με τις συγκεκριμένες απαιτήσεις και τα πεδία εφαρμογής τους και να προσαρμόσουμε τις τροχαλίες ιμάντων ειδικού σχήματος. Καλωσορίζουμε θερμά τους πελάτες να παρέχουμε σχέδια για προσαρμογή, συμπεριλαμβανομένων εξατομικευμένων προϊόντων με καθορισμένες πρώτες ύλες και επεξεργασίες επιφανειών, και καλωσορίζουμε επίσης πελάτες στο εξωτερικό να επισκεφτούν το εργοστάσιό μας.

Συνέργεια από τη Νέα Οργανωτική Δομή

Η νέα οργανωτική δομή επιτρέπει στη HAWEN να ανταποκρίνεται στις προσδοκίες των πελατών στη βάση της αποτελεσματικής συνεργασίας.

Εγχώριοι Πελάτες & Μερίδιο Αγοράς

Έχουμε μακροχρόνια στρατηγική συνεργασία με εγχώριους πελάτες όπως η Sanjiang Electric, η LG Tianjin και η Nidec, με σχέση συνεργασίας άνω των δέκα ετών. Μέχρι τώρα, η εταιρεία μας έχει επιτύχει μερίδιο αγοράς 20% τροχαλιών ιμάντα V με ένα αυλάκι στην Κίνα.
