Γιατί οι τροχαλίες ιμάντα με υψηλή ομοκεντρικότητα ελαχιστοποιούν το χρόνο δευτερεύουσας ρύθμισης;

Σε οποιοδήποτε σύστημα που κινείται με ιμάντα—από έναν βιομηχανικό ανεμιστήρα υψηλής ταχύτητας έως έναν μεταφορικό ιμάντα ακριβείας—η απόδοση της αρχικής εγκατάστασης είναι μόνο η μισή ιστορία. Το άλλο μισό είναι αυτό που συμβαίνει μετά την έναρξη λειτουργίας του συστήματος: οι δευτερεύουσες ρυθμίσεις. Αυτές είναι οι τροποποιήσεις, οι επαναευθυγραμμίσεις και οι διαδικασίες εκ νέου τάνυσης που πρέπει να εκτελέσουν οι ομάδες συντήρησης για να διορθώσουν προβλήματα καταρροής, κραδασμών και παρακολούθησης ιμάντα που γίνονται εμφανή μόνο υπό φορτίο. Σε πολλές εγκαταστάσεις, αυτές οι δευτερεύουσες προσαρμογές καταναλώνουν περισσότερες ώρες εργασίας από την αρχική εγκατάσταση και αποτελούν κύρια πηγή απρογραμμάτιστου χρόνου διακοπής λειτουργίας. Η βασική αιτία των περισσότερων από αυτές τις προσαρμογές μπορεί να εντοπιστεί σε μια ενιαία, συχνά παραβλέπεται, παράμετρο: την ομόκεντρηΤροχαλίες ιμάνταεαυτούς.

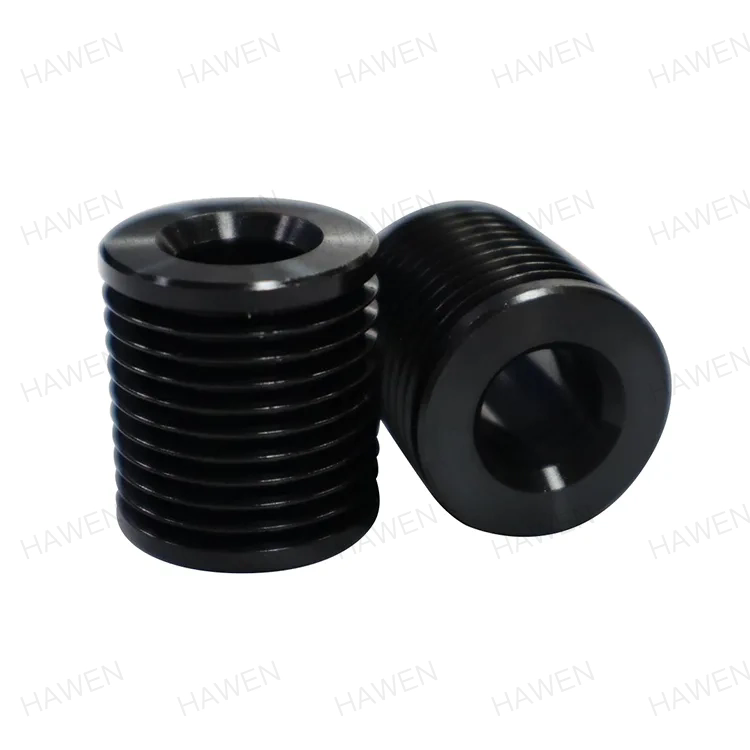

Μια τροχαλία ιμάντα με υψηλή ομοκεντρικότητα είναι εκείνη όπου ο κεντρικός άξονας της οπής και ο κεντρικός άξονας εξωτερικής διαμέτρου είναι τέλεια ευθυγραμμισμένοι. Όταν μια τροχαλία ιμάντα έχει κακή ομοκεντρικότητα, η διαδρομή του ιμάντα δεν είναι απόλυτα κυκλική. Ο ιμάντας θα παρουσιάζει διακυμάνσεις στην τάση καθώς περιστρέφεται η τροχαλία ιμάντα, οδηγώντας σε κραδασμούς, θόρυβο, ανομοιόμορφη φθορά του ιμάντα και μια κατάσταση γνωστή ως "περιπλάνηση ζώνης" ή "παρασυρόμενη ολίσθηση". Κάθε ένα από αυτά τα ζητήματα ενεργοποιεί μια δευτερεύουσα προσαρμογή. Ένας τεχνικός συντήρησης πρέπει να ευθυγραμμίσει εκ νέου την τροχαλία ιμάντα, να τεντώσει ξανά τον ιμάντα ή ακόμα και να αντικαταστήσει πρόωρα τα εξαρτήματα. Αντίθετα, μια τροχαλία ιμάντα υψηλής συγκέντρωσης εξαλείφει αυτές τις αιτίες στην πηγή, παρέχοντας ένα σύστημα κίνησης ιμάντα που λειτουργεί ομαλά από την αρχή και συνεχίζει να το κάνει για όλη τη διάρκεια ζωής του. Αυτό το άρθρο θα διερευνήσει τη μηχανική της ομοκεντρικότητας, τη μέτρησή της, τις διαδικασίες παραγωγής που την επιτυγχάνουν και τον ποσοτικοποιήσιμο αντίκτυπο που έχει στη μείωση του χρόνου δευτερεύουσας προσαρμογής.

Πίνακας περιεχομένων

• 1. Τι είναι η ομοκεντρικότητα και γιατί έχει σημασία στις τροχαλίες ιμάντα;
• 2. Πώς η κακή ομοκεντρικότητα προκαλεί δευτερεύουσες προσαρμογές;
• 3. Ποιες διαδικασίες παραγωγής εξασφαλίζουν υψηλή ομοκεντρικότητα;
• 4. Ποια είναι τα ποσοτικοποιήσιμα οφέλη των τροχαλιών ιμάντων υψηλής συγκέντρωσης;
• 5. Πώς να μετρήσετε και να επαληθεύσετε την ομοκεντρικότητα στην παραγωγή;
• 6. Συχνές Ερωτήσεις (FAQ)
• 7. Συμπέρασμα

1. Τι είναι η ομοκεντρικότητα και γιατί έχει σημασία στις τροχαλίες ιμάντα;

Η ομοκεντρικότητα, στο πλαίσιο των τροχαλιών ιμάντα, είναι η γεωμετρική συνθήκη όπου το κέντρο της οπής της τροχαλίας ιμάντα και το κέντρο της εξωτερικής της διαμέτρου βρίσκονται στον ίδιο άξονα. Με πιο απλά λόγια, σημαίνει ότι η τροχαλία ιμάντα είναι τέλεια στρογγυλή σε σχέση με την οπή στερέωσής της. Αυτή η φαινομενικά απλή απαίτηση έχει βαθιές επιπτώσεις στην απόδοση του συστήματος κίνησης ιμάντα. Εάν η οπή και η εξωτερική διάμετρος δεν είναι ομόκεντρες, η τροχαλία ιμάντα θα ταλαντεύεται καθώς περιστρέφεται. Αυτή η ταλάντευση, που μετράται ως ακτινική διαρροή, προκαλεί τη συνεχή αλλαγή της πραγματικής διαμέτρου της τροχαλίας ιμάντα καθώς περιστρέφεται. Η ζώνη πρέπει συνεχώς να τεντώνεται και να χαλαρώνει για να ανταποκρίνεται σε αυτές τις αλλαγές, δημιουργώντας μια σειρά από ανεπιθύμητα αποτελέσματα.

Η σημασία της ομοκεντρικότητας μπορεί να γίνει κατανοητή λαμβάνοντας υπόψη τη διαφορά μεταξύ ενός τέλεια ισορροπημένου τροχού σε ένα αυτοκίνητο και ενός τροχού που είναι ελαφρώς εκτός ισορροπίας. Ο ισορροπημένος τροχός κυλά ομαλά, χωρίς κραδασμούς. Ο μη ισορροπημένος τροχός δημιουργεί ένα ρυθμικό ρίγος που γίνεται αισθητό σε όλο το όχημα. Η ίδια αρχή ισχύει και για τις τροχαλίες ιμάντα. Μια εξαιρετικά ομόκεντρη τροχαλία ιμάντα περιστρέφεται ομαλά, με τον ιμάντα να λειτουργεί αληθινά και σταθερά. Μια τροχαλία ιμάντα με χαμηλή ομοκεντρικότητα δημιουργεί μια δόνηση που διαδίδεται σε ολόκληρο το σύστημα. Αυτή η δόνηση δεν είναι απλώς μια ενόχληση. Είναι πηγή απώλειας ενέργειας, πρόωρης φθοράς και ανάγκης για δευτερεύουσες ρυθμίσεις. Η δόνηση θα κάνει τον ιμάντα να παρακολουθεί διαφορετικά, την τάση να κυμαίνεται και τα μπουλόνια στερέωσης να χαλαρώνουν με την πάροδο του χρόνου, τα οποία απαιτούν διορθωτικές ενέργειες.

ΣτοZhejiang Hawen Electromechanical Co., Ltd., μετρήσαμε τη σχέση μεταξύ της ομοκεντρικότητας και της απόδοσης του συστήματος σε εκατοντάδες εγκαταστάσεις. Τα δεδομένα μας δείχνουν ότι μια τροχαλία ιμάντα με ανοχή συγκεντρότητας +/- 0,05 mm (διαρροή) θα δημιουργήσει ένα πλάτος δόνησης που είναι συνήθως τρεις έως τέσσερις φορές χαμηλότερο από μια τροχαλία ιμάντα με ανοχή +/- 0,2 mm. Αυτή η μείωση των κραδασμών σχετίζεται άμεσα με τη μείωση της συχνότητας και της διάρκειας των δευτερευουσών ρυθμίσεων. Ο παρακάτω πίνακας απεικονίζει τα τυπικά επίπεδα κραδασμών που σχετίζονται με διαφορετικές ανοχές ομοκεντρικότητας.

Αυτά τα δεδομένα καταδεικνύουν μια σαφή συσχέτιση: η υψηλότερη ομοκεντρικότητα οδηγεί σε χαμηλότερους κραδασμούς, γεγονός που μειώνει άμεσα την ανάγκη για δευτερεύουσες ρυθμίσεις. Η αρχική εξοικονόμηση κόστους μιας τροχαλίας ιμάντα χαμηλότερης ακρίβειας σχεδόν πάντα αντισταθμίζεται από το πρόσθετο κόστος συντήρησης που προκύπτει κατά τη διάρκεια ζωής της. Στις επόμενες ενότητες, θα εξετάσουμε τους μηχανισμούς με τους οποίους η κακή ομοκεντρικότητα δημιουργεί αυτά τα προβλήματα και τις τεχνικές κατασκευής που εξασφαλίζουν υψηλή ομοκεντρικότητα.

2. Πώς η κακή ομοκεντρικότητα προκαλεί δευτερεύουσες προσαρμογές;

Για να κατανοήσουμε γιατί η υψηλή ομοκεντρικότητα ελαχιστοποιεί τις δευτερεύουσες ρυθμίσεις, είναι χρήσιμο να κατανοήσουμε τον καταρράκτη των προβλημάτων που προκαλούνται από μια μη ομόκεντρη τροχαλία ιμάντα. Το πρώτο και πιο άμεσο αποτέλεσμα είναι η ακτινική εξάντληση. Καθώς η τροχαλία ιμάντα περιστρέφεται, η ενεργός ακτίνα της τροχαλίας ιμάντα αλλάζει επειδή το κέντρο περιστροφής δεν είναι ευθυγραμμισμένο με το κέντρο της τροχαλίας ιμάντα. Αυτό σημαίνει ότι η διαδρομή της ζώνης δεν είναι τέλειος κύκλος. είναι μια έλλειψη. Ο ιμάντας πρέπει να τεντωθεί για να χωρέσει τη μεγαλύτερη ακτίνα και να χαλαρώσει για να χωρέσει τη μικρότερη ακτίνα καθώς περιστρέφεται η τροχαλία ιμάντα. Αυτό το κυκλικό τέντωμα και χαλάρωση προκαλεί την ολίσθηση της ζώνης, δημιουργώντας ένα φτερούγισμα ή «φλυαρία» στη ζώνη. Αυτή η φλυαρία είναι η πηγή της δόνησης που μεταδίδεται στον κινούμενο εξοπλισμό και στη δομή στερέωσης.

Αυτό το κυκλικό τέντωμα προκαλεί επίσης ανομοιόμορφη φθορά της ζώνης. Το τμήμα του ιμάντα που τεντώνεται επανειλημμένα θα αντιμετωπίσει υψηλότερη τριβή και θερμότητα, οδηγώντας σε πρόωρο ράγισμα. Ο ιμάντας μπορεί επίσης να αναπτύξει ένα «γάνωμα» στην επιφάνεια, μειώνοντας τον συντελεστή τριβής του και προκαλώντας την ολίσθησή του. Η ολίσθηση παράγει περισσότερη θερμότητα και επιταχύνει τη διαδικασία. Επιπλέον, θα επηρεαστεί η παρακολούθηση της ζώνης. Ένας ιμάντας τείνει φυσικά να κινείται προς την κατεύθυνση του εφαρμοζόμενου φορτίου. Εάν μια τροχαλία ιμάντα δεν είναι ομόκεντρη, ο ιμάντας θα αντιμετωπίσει ποικίλα πλευρικά φορτία καθώς κινείται γύρω από την τροχαλία ιμάντα. Αυτό μπορεί να προκαλέσει την περιπλάνηση του ιμάντα μπρος-πίσω κατά μήκος της όψης της τροχαλίας ιμάντα, οδηγώντας σε ζημιά στις άκρες του ιμάντα και στις φλάντζες της τροχαλίας ιμάντα.

Το αναπόφευκτο αποτέλεσμα αυτών των ζητημάτων είναι μια δευτερεύουσα προσαρμογή. Ο τεχνικός συντήρησης θα χρειαστεί:

• Τεντώστε ξανά τη ζώνη:Η ζώνη θα έχει τεντωθεί ανομοιόμορφα και μπορεί να έχει χαλαρώσει. Η επανένταση είναι μια χειροκίνητη διαδικασία που απαιτεί διακοπή του εξοπλισμού και χρήση μετρητή τάσης. Αυτό είναι μια χρονοβόρα εργασία, ειδικά σε μεγάλο εξοπλισμό.
• Ευθυγραμμίστε ξανά τις τροχαλίες ιμάντα:Η δόνηση και η περιπλάνηση της ζώνης μπορεί να προκάλεσαν τη μετατόπιση των τροχαλιών ιμάντα εκτός ευθυγράμμισης. Ο τεχνικός θα χρειαστεί να ελέγξει και να προσαρμόσει την ευθυγράμμιση χρησιμοποιώντας ένα εργαλείο ευθυγράμμισης λέιζερ ή μια ευθεία άκρη.
• Αντικαταστήστε τη ζώνη:Εάν ο ιμάντας έχει υποστεί ζημιά από την ανομοιόμορφη φθορά ή την ανομοιόμορφη παρακολούθηση, θα πρέπει να αντικατασταθεί. Αυτή είναι μια πιο σημαντική επισκευή, που συνεπάγεται πρόσθετο κόστος εργασίας και υλικού.
• Σφίξτε τα μπουλόνια στερέωσης:Η δόνηση συχνά προκαλεί χαλαρά τα μπουλόνια στερέωσης. Ο τεχνικός θα πρέπει να τα σφίξει με τη σωστή ροπή.
• Επιθεωρήστε τα ρουλεμάν:Η δόνηση από τη μη ομόκεντρη τροχαλία ιμάντα θα μεταδοθεί και στα ρουλεμάν. Με την πάροδο του χρόνου, αυτό μπορεί να προκαλέσει πρόωρη αστοχία του ρουλεμάν, που απαιτεί πιο εκτεταμένη επισκευή.

Κάθε μία από αυτές τις προσαρμογές απαιτεί χρόνο. Σε μια πολυάσχολη μονάδα παραγωγής, το κόστος της χαμένης παραγωγής κατά τη διάρκεια αυτών των προσαρμογών μπορεί να είναι σημαντικό. Ο παρακάτω πίνακας παρέχει μια εκτίμηση του τυπικού χρόνου και της εργασίας που απαιτείται για κάθε δευτερεύουσα εργασία προσαρμογής.

Αυτά τα κόστη πολλαπλασιάζονται κατά τη διάρκεια ζωής του εξοπλισμού. Μια κακώς κατασκευασμένη τροχαλία ιμάντα μπορεί να δημιουργήσει μεγάλο αριθμό δευτερευουσών προσαρμογών, καθεμία από τις οποίες αντιπροσωπεύει ένα άμεσο κόστος και ένα έμμεσο κόστος στη χαμένη παραγωγή. Μια τροχαλία ιμάντα υψηλής συγκέντρωσης, αντίθετα, λειτουργεί με ελάχιστους κραδασμούς και περιπλάνηση ζώνης, μειώνοντας δραστικά την ανάγκη για αυτές τις παρεμβάσεις. Στην Zhejiang Hawen Electromechanical Co., Ltd., οι τροχαλίες μας με ιμάντα ακριβείας έχουν σχεδιαστεί για να ελαχιστοποιούν αυτές τις δευτερεύουσες ρυθμίσεις, παρέχοντας χαμηλότερο συνολικό κόστος ιδιοκτησίας και υψηλότερη αξιοπιστία του συστήματος.

3. Ποιες διαδικασίες παραγωγής εξασφαλίζουν υψηλή ομοκεντρικότητα;

Η επίτευξη υψηλής ομοκεντρικότητας σε τροχαλία ιμάντα δεν είναι τυχαία. είναι το αποτέλεσμα μιας σκόπιμης και προσεκτικά ελεγχόμενης διαδικασίας παραγωγής. Η διαδικασία πρέπει να διασφαλίζει ότι η οπή και η εξωτερική διάμετρος υποβάλλονται σε μηχανική επεξεργασία από μια ενιαία, σταθερή εγκατάσταση, εξαλείφοντας τα σφάλματα που προκαλούνται από την επανατοποθέτηση του τεμαχίου εργασίας. Το ταξίδι προς την υψηλή ομοκεντρικότητα ξεκινά με την πρώτη ύλη, συνήθως μια χύτευση ή ένα κομμάτι ράβδου, και συνεχίζεται μέσω μιας σειράς εργασιών μηχανικής κατεργασίας ακριβείας. Το κλειδί για την ομοκεντρικότητα είναι να κρατάτε το εξάρτημα σε ένα ακριβές εξάρτημα και να εκτελείτε όλες τις κρίσιμες εργασίες μηχανικής κατεργασίας σε μια ενιαία εγκατάσταση.

Το πρώτο βήμα είναι να δημιουργηθεί μια επιφάνεια αναφοράς, συνήθως η οπή, η οποία θα είναι το κύριο δεδομένο για όλες τις επόμενες λειτουργίες. Η οπή κατασκευάζεται σε ένα ακριβές μέγεθος, συνήθως με διάτρηση, διάτρηση ή διάτρηση. Αυτή η οπή πρέπει να είναι στρογγυλή και ευθεία. Στη συνέχεια, το τεμάχιο εργασίας στερεώνεται με ασφάλεια σε έναν άξονα ή σε ένα εξάρτημα που εφαρμόζει ακριβώς στην οπή. Αυτό διασφαλίζει ότι η οπή είναι το πραγματικό κέντρο για τις υπόλοιπες εργασίες κατεργασίας. Η επόμενη λειτουργία είναι η κατεργασία της εξωτερικής διαμέτρου. Αυτό γίνεται συνήθως χρησιμοποιώντας έναν τόρνο CNC, ο οποίος μπορεί να μετατρέψει το OD σε ακριβή διάσταση και με υψηλό βαθμό στρογγυλότητας. Το κλειδί για την επίτευξη υψηλής ομοκεντρικότητας είναι ότι η οπή και το OD κατασκευάζονται στην ίδια διάταξη. Αυτό εξαλείφει κάθε σφάλμα που θα παρουσιαζόταν εάν το εξάρτημα επανατοποθετηθεί.

Το τελευταίο βήμα είναι η διαδικασία φινιρίσματος, συχνά μια διαδικασία λεπτής στροφής ή λείανσης. Η λείανση μπορεί να επιτύχει ακόμη υψηλότερο βαθμό ακρίβειας από το στρίψιμο, επιτυγχάνοντας φινίρισμα επιφάνειας Ra 0,8 μm ή καλύτερο και ανοχή ομοκεντρικότητας +/- 0,02 mm. Για εφαρμογές όπου η τροχαλία ιμάντα θα λειτουργεί με υψηλές ταχύτητες ή υπό βαριά φορτία, συχνά καθορίζεται η λείανση. Ο παρακάτω πίνακας συνοψίζει τις τυπικές ανοχές ομοκεντρικότητας που επιτυγχάνονται από διαφορετικές διαδικασίες παραγωγής.

Στην Zhejiang Hawen Electromechanical Co., Ltd., χρησιμοποιούμε έναν συνδυασμό στροφής CNC και, όπου απαιτείται, λείανσης ακριβείας για να επιτύχουμε τη βέλτιστη ομοκεντρικότητα για τις τροχαλίες ιμάντα μας. Η διαδικασία κατασκευής μας έχει σχεδιαστεί για να διασφαλίζει ότι κάθε τροχαλία ιμάντα παράγεται με ομοκεντρικότητα που πληροί την καθορισμένη ανοχή. Το κλειδί σε αυτό είναι η χρήση εξαρτημάτων ακριβείας και η εξάλειψη των χειροκίνητων ρυθμίσεων κατά τη διαδικασία κατεργασίας.

4. Ποια είναι τα ποσοτικοποιήσιμα οφέλη των τροχαλιών ιμάντων υψηλής συγκέντρωσης;

Τα πλεονεκτήματα από τη χρήση τροχαλιών ιμάντα υψηλής συγκέντρωσης δεν είναι μόνο ποιοτικά. μπορούν να μετρηθούν και να ποσοτικοποιηθούν. Τα κύρια πλεονεκτήματα είναι ο μειωμένος χρόνος δευτερεύουσας ρύθμισης, η μεγαλύτερη διάρκεια ζωής του ιμάντα και του ρουλεμάν και η βελτιωμένη συνολική απόδοση του συστήματος. Κάθε ένα από αυτά τα οφέλη μεταφράζεται άμεσα σε εξοικονόμηση κόστους και βελτιωμένη παραγωγικότητα. Οι μετρήσιμες βελτιώσεις μπορούν να αποδειχθούν μέσω σύγκρισης δύο πανομοιότυπων συστημάτων κίνησης ιμάντα: ένα με τυπικές τροχαλίες ιμάντα και ένα με τροχαλίες ιμάντα υψηλής ομόκεντρης.

Μειωμένος δευτερεύων χρόνος προσαρμογής:Το πιο άμεσο όφελος είναι η μείωση της συχνότητας των δευτερογενών προσαρμογών. Ένα σύστημα κίνησης ιμάντα που χρησιμοποιεί τυπικές τροχαλίες ιμάντα μπορεί να απαιτεί έξι ή περισσότερες δευτερεύουσες ρυθμίσεις ετησίως, καθεμία από τις οποίες διαρκεί μία ώρα ή περισσότερο. Ένα σύστημα που χρησιμοποιεί τροχαλίες ιμάντα υψηλής συγκέντρωσης μπορεί να απαιτεί μόνο μία ή δύο προσαρμογές ανά έτος. Ο χρόνος που εξοικονομείται μπορεί να είναι σημαντικός, όπως φαίνεται στον παρακάτω πίνακα.

Μεγαλύτερη διάρκεια ζωής ζώνης:Η ανομοιόμορφη καταπόνηση και οι κραδασμοί που προκαλούνται από την κακή ομοκεντρικότητα μειώνουν δραματικά τη διάρκεια ζωής του ιμάντα. Ένας ιμάντας που λειτουργεί σε τροχαλία ιμάντα υψηλής συγκέντρωσης μπορεί να διαρκέσει 2 έως 3 φορές περισσότερο από έναν ιμάντα που λειτουργεί σε τροχαλία ιμάντα χαμηλής συγκέντρωσης. Η μείωση της φθοράς της ζώνης μειώνει επίσης τη συχνότητα των αλλαγών της ζώνης και το σχετικό χρόνο διακοπής λειτουργίας.

Μεγαλύτερη διάρκεια ζωής:Η δόνηση που δημιουργείται από μια μη ομόκεντρη τροχαλία ιμάντα μεταδίδεται απευθείας στα έδρανα του κινούμενου εξοπλισμού και του κινητήρα μετάδοσης κίνησης. Αυτή η δόνηση προκαλεί πρόωρη φθορά και αστοχία του ρουλεμάν. Οι τροχαλίες ιμάντα υψηλής συγκέντρωσης μειώνουν τους κραδασμούς που μεταδίδονται στα ρουλεμάν, παρατείνοντας τη διάρκεια ζωής τους. Η μείωση των αστοχιών ρουλεμάν σημαίνει μικρότερο χρόνο διακοπής λειτουργίας του εξοπλισμού και χαμηλότερο κόστος συντήρησης.

Βελτιωμένη απόδοση συστήματος:Το σύστημα κίνησης ιμάντα λειτουργεί πιο αποτελεσματικά όταν οι τροχαλίες ιμάντα είναι ομόκεντρες. Η ζώνη δεν τεντώνεται και χαλαρώνει συνεχώς και η ενέργεια που χάνεται από την τριβή και τους κραδασμούς ελαχιστοποιείται. Αυτό μπορεί να μεταφραστεί σε μια μικρή αλλά μετρήσιμη μείωση της κατανάλωσης ενέργειας, η οποία, με την πάροδο του χρόνου, μπορεί να οδηγήσει σε σημαντική εξοικονόμηση κόστους.

Αυτά τα ποσοτικά μετρήσιμα οφέλη αποδεικνύουν ότι το υψηλότερο αρχικό κόστος μιας τροχαλίας ιμάντα υψηλής ποιότητας, υψηλής συγκέντρωσης αντισταθμίζεται περισσότερο από την εξοικονόμηση σε συντήρηση και χρόνο διακοπής λειτουργίας κατά τη διάρκεια ζωής της. Στην Zhejiang Hawen Electromechanical Co., Ltd., παρέχουμε στους πελάτες μας τα δεδομένα που χρειάζονται για να λάβουν τεκμηριωμένες αποφάσεις σχετικά με την επιλογή της τροχαλίας ιμάντα, βοηθώντας τους να βελτιστοποιήσουν το συνολικό κόστος ιδιοκτησίας τους.

5. Πώς να μετρήσετε και να επαληθεύσετε την ομοκεντρικότητα στην παραγωγή;

Η διασφάλιση ότι οι τροχαλίες ιμάντα πληρούν την καθορισμένη ανοχή ομοκεντρικότητας απαιτεί μια ισχυρή διαδικασία ποιοτικού ελέγχου. Η μέτρηση της ομόκεντρης τυπικά εκτελείται χρησιμοποιώντας έναν δείκτη επιλογέα ή μια μηχανή μέτρησης συντεταγμένων (CMM). Η ρύθμιση της δοκιμής είναι σχετικά απλή, αλλά απαιτεί ακρίβεια και συνέπεια. Η διαδικασία μέτρησης έχει ως εξής:

Η τροχαλία ιμάντα είναι τοποθετημένη σε έναν άξονα ακριβείας ή στον άξονα στον οποίο θα εγκατασταθεί. Στη συνέχεια, ο άξονας τοποθετείται μεταξύ των κέντρων ή σε ένα V-block ακριβείας. Ένας δείκτης καντράν είναι τοποθετημένος σε βάση και τοποθετείται έτσι ώστε ο αισθητήρας του να έρχεται σε επαφή με την εξωτερική διάμετρο της τροχαλίας ιμάντα. Στη συνέχεια, η τροχαλία ιμάντα περιστρέφεται αργά και παρατηρείται η ένδειξη του δείκτη. Η συνολική διακύμανση στην ένδειξη καθώς περιστρέφεται η τροχαλία ιμάντα είναι η συνολική εξάντληση. Αυτή η τιμή εξόδου, η οποία είναι διπλάσια από το σφάλμα ομοκεντρικότητας, χρησιμοποιείται ως κριτήριο αποδοχής.

Η μέτρηση πρέπει να πραγματοποιείται σε πολλά σημεία κατά μήκος της όψης της τροχαλίας ιμάντα για να διασφαλιστεί η συνοχή. Ο παρακάτω πίνακας παρέχει τα κριτήρια αποδοχής για διαφορετικές ποιότητες τροχαλίας ιμάντα που χρησιμοποιούνται στο εργοστάσιό μας.

Στην Zhejiang Hawen Electromechanical Co., Ltd., χρησιμοποιούμε έναν συνδυασμό μέτρησης κατά τη διαδικασία και τελικής επιθεώρησης για να διασφαλίσουμε ότι κάθε τροχαλία ιμάντα πληροί τις καθορισμένες απαιτήσεις ομοκεντρικότητας. Το σύστημα ποιοτικού ελέγχου μας είναι πιστοποιημένο κατά ISO 9001:2015 και διατηρούμε λεπτομερή αρχεία όλων των επιθεωρήσεων. Αυτό διασφαλίζει ότι οι πελάτες μας λαμβάνουν τροχαλίες ιμάντα που ανταποκρίνονται στις προσδοκίες απόδοσης και μειώνουν την ανάγκη για δευτερεύουσες ρυθμίσεις.

6. Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Ποια είναι η διαφορά μεταξύ της συγκεντρότητας και της διαρροής στις τροχαλίες ιμάντα;

Απάντηση: Η ομοκεντρικότητα και η εξάντληση είναι έννοιες σχετικές αλλά διακριτές. Η ομοκεντρικότητα είναι η γεωμετρική συνθήκη όπου δύο ή περισσότερα χαρακτηριστικά μοιράζονται έναν κοινό άξονα. Το Runout, από την άλλη πλευρά, είναι η συνολική διακύμανση στη θέση ενός χαρακτηριστικού καθώς το τμήμα περιστρέφεται γύρω από έναν σταθερό άξονα. Για μια τροχαλία ιμάντα, η ομοκεντρικότητα είναι το σφάλμα μεταξύ του κέντρου της οπής και του κέντρου της εξωτερικής διαμέτρου. Το Runout είναι η συνολική ταλάντευση που μετράται στην εξωτερική διάμετρο καθώς περιστρέφεται η τροχαλία ιμάντα. Το Runout είναι συνήθως διπλάσιο από το σφάλμα ομοκεντρικότητας. Μια τροχαλία ιμάντα με διαρροή 0,1 mm έχει σφάλμα ομοκεντρικότητας +/- 0,05 mm.

Ερώτηση 2: Πώς επηρεάζει η κακή ομοκεντρικότητα τη διάρκεια ζωής του ιμάντα;

Απάντηση: Η κακή ομοκεντρικότητα κάνει τον ιμάντα να τεντώνεται και να χαλαρώνει κυκλικά καθώς περιστρέφεται η τροχαλία ιμάντα. Αυτό οδηγεί σε ανομοιόμορφη φθορά της ζώνης, η οποία εκδηλώνεται ως ρωγμές και τζάμια στην επιφάνεια της ζώνης. Ο ιμάντας παρουσιάζει επίσης υψηλότερη τριβή και θερμότητα, επιταχύνοντας περαιτέρω τη φθορά. Μελέτες έχουν δείξει ότι ένας ιμάντας που λειτουργεί σε τροχαλία ιμάντα με διαρροή 0,2 mm μπορεί να έχει διάρκεια ζωής 40-60% μικρότερη από έναν ιμάντα που λειτουργεί σε τροχαλία ιμάντα με διαρροή 0,05 mm.

Ερώτηση 3: Μπορώ να αντισταθμίσω την κακή ομοκεντρικότητα της τροχαλίας ρυθμίζοντας την τάση του ιμάντα;

Απάντηση: Όχι, η ρύθμιση της τάσης του ιμάντα δεν μπορεί να αντισταθμίσει την κακή ομοκεντρικότητα. Η τάση είναι μια στατική ρύθμιση που ρυθμίζει το μέσο φορτίο στον ιμάντα. Το σφάλμα ομοκεντρικότητας δημιουργεί μια δυναμική διακύμανση φορτίου που δεν επηρεάζεται από τη στατική τάση. Ενώ μια υψηλότερη τάση μπορεί να μειώσει κάποιο πτερυγισμό του ιμάντα, θα αυξήσει επίσης το φορτίο στα ρουλεμάν και μπορεί να προκαλέσει πρόωρη αστοχία του ιμάντα. Η μόνη αποτελεσματική λύση είναι η χρήση τροχαλίας ιμάντα με τη σωστή ομοκεντρικότητα.

Ερώτηση 4: Ποια είναι η τυπική διαφορά κόστους μεταξύ μιας τυπικής και μιας τροχαλίας ιμάντα υψηλής ακρίβειας;

Απάντηση: Η διαφορά κόστους εξαρτάται από το μέγεθος, το υλικό και τον όγκο κατασκευής. Συνήθως, μια τροχαλία ιμάντα υψηλής ακρίβειας (με διαρροή +/- 0,05 mm ή καλύτερη) κοστίζει μεταξύ 30-50% περισσότερο από μια τυπική τροχαλία ιμάντα (+/- 0,10 mm). Ωστόσο, το αυξημένο αρχικό κόστος συχνά αντισταθμίζεται από το μειωμένο κόστος συντήρησης και τη μεγαλύτερη διάρκεια ζωής του ιμάντα. Το συνολικό κόστος ιδιοκτησίας για μια περίοδο 5 ετών είναι συχνά χαμηλότερο για την τροχαλία ιμάντα υψηλής ακρίβειας.

Ερώτηση 5: Πώς μπορώ να επαληθεύσω την ομοκεντρικότητα μιας τροχαλίας ιμάντα που έχω ήδη αγοράσει;

Απάντηση: Μπορείτε να επαληθεύσετε την ομοκεντρικότητα χρησιμοποιώντας μια ένδειξη καντράν όπως περιγράφεται σε αυτό το άρθρο. Τοποθετήστε την τροχαλία ζώνης σε έναν άξονα ακριβείας και τοποθετήστε την ανάμεσα στα κέντρα. Ρυθμίστε την ένδειξη καντράν ώστε να αγγίζει την εξωτερική διάμετρο της τροχαλίας ιμάντα. Περιστρέψτε την τροχαλία ιμάντα και παρατηρήστε τη συνολική διακύμανση της ένδειξης. Αυτή είναι η συνολική εξάντληση. Εάν η συνολική εξάντληση υπερβαίνει την αναμενόμενη ανοχή για την εφαρμογή, η τροχαλία ιμάντα πρέπει να αντικατασταθεί. Πολλοί κατασκευαστές, συμπεριλαμβανομένης της Zhejiang Hawen Electromechanical Co., Ltd., παρέχουν πιστοποιητικό συμμόρφωσης με κάθε παραγγελία, το οποίο περιλαμβάνει τις μετρούμενες τιμές εξάντλησης.

7. Συμπέρασμα

Η σχέση μεταξύ της ομόκεντρης τροχαλίας ιμάντα και του δευτερεύοντος χρόνου προσαρμογής είναι άμεση και σημαντική. Μια μη ομόκεντρη τροχαλία ζώνης δημιουργεί ακτινική διαρροή, η οποία μεταφράζεται σε κραδασμούς, περιπλάνηση ζώνης και ανομοιόμορφη φθορά της ζώνης. Αυτά τα ζητήματα οδηγούν αναπόφευκτα σε έναν κύκλο δευτερευουσών προσαρμογών: εκ νέου τάνυση, ευθυγράμμιση, αντικατάσταση ιμάντα και συντήρηση ρουλεμάν. Αυτές οι προσαρμογές δεν είναι απλώς μια ενόχληση. αντιπροσωπεύουν σημαντικό κόστος όσον αφορά την εργασία, το χρόνο διακοπής λειτουργίας και την αντικατάσταση εξαρτημάτων.

Οι τροχαλίες ιμάντα υψηλής ομόκεντρης αντιμετώπισης της βασικής αιτίας αυτών των προβλημάτων. Εξασφαλίζοντας ότι η οπή και η εξωτερική διάμετρος είναι τέλεια ευθυγραμμισμένες, εξαλείφουν τις πηγές κραδασμών και την περιπλάνηση της ζώνης. Το αποτέλεσμα είναι ένα σύστημα κίνησης ιμάντα που λειτουργεί ομαλά από την αρχή, απαιτεί ελάχιστη συντήρηση και προσφέρει μεγαλύτερη διάρκεια ζωής. Στην Zhejiang Hawen Electromechanical Co., Ltd., δεσμευόμαστε να κατασκευάζουμε τροχαλίες ιμάντα που πληρούν τα υψηλότερα πρότυπα ομοκεντρικότητας. Οι διαδικασίες κατεργασίας ακριβείας μας, ο αυστηρός ποιοτικός έλεγχος και η τήρηση των διεθνών προτύπων διασφαλίζουν ότι οι πελάτες μας λαμβάνουν τροχαλίες ιμάντα που ελαχιστοποιούν τις δευτερεύουσες ρυθμίσεις και μεγιστοποιούν την αξιοπιστία του συστήματος.

Επικοινωνήστε με την Zhejiang Hawen Electromechanical Co., Ltd.σήμερα για να μάθετε πώς οι τροχαλίες ιμάντα υψηλής συγκέντρωσης μπορούν να βελτιώσουν τις λειτουργίες σας και να μειώσουν το κόστος συντήρησης.
