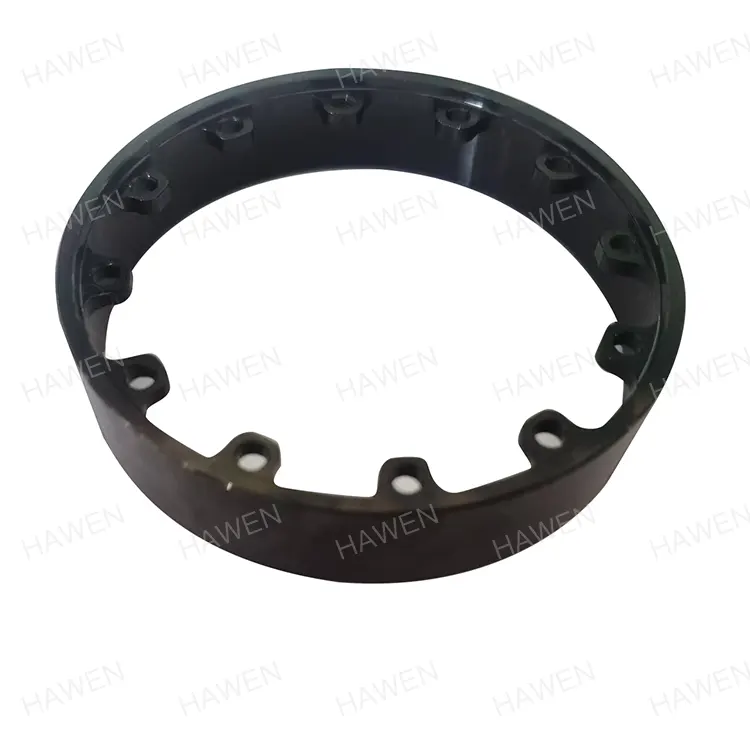

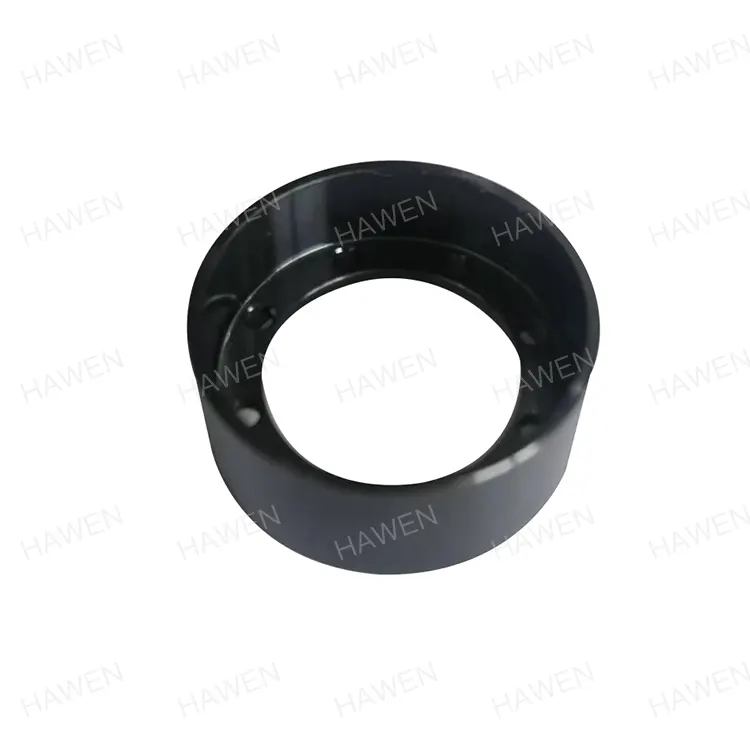

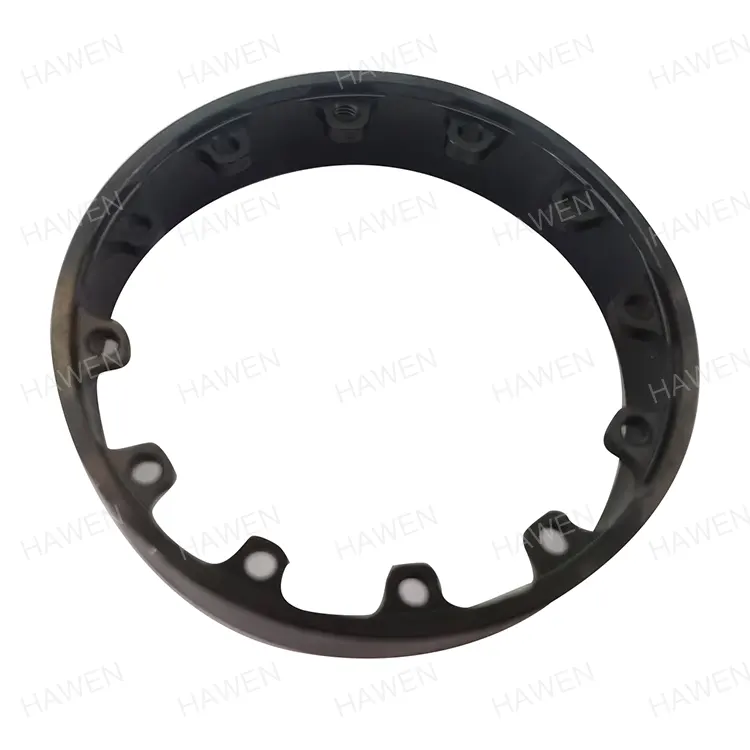

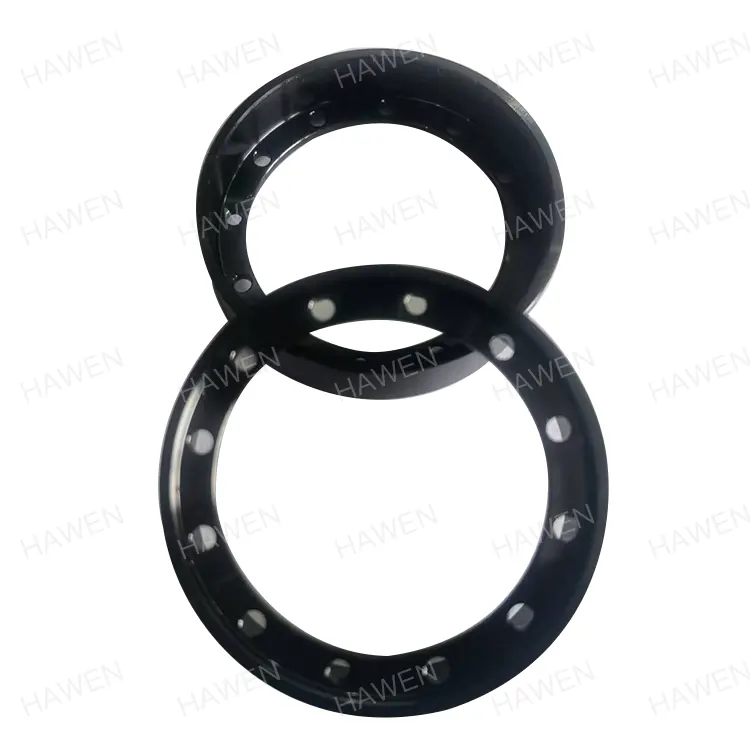

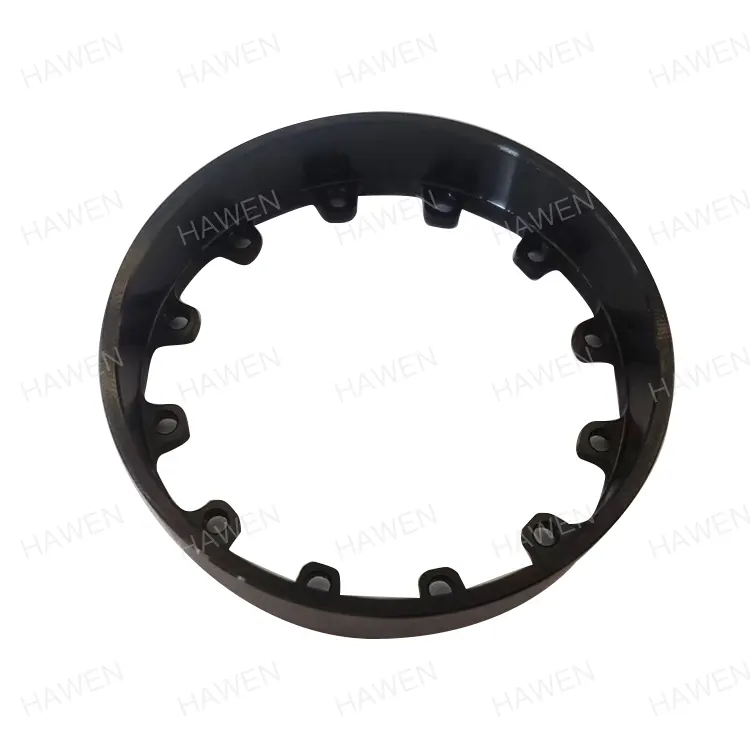

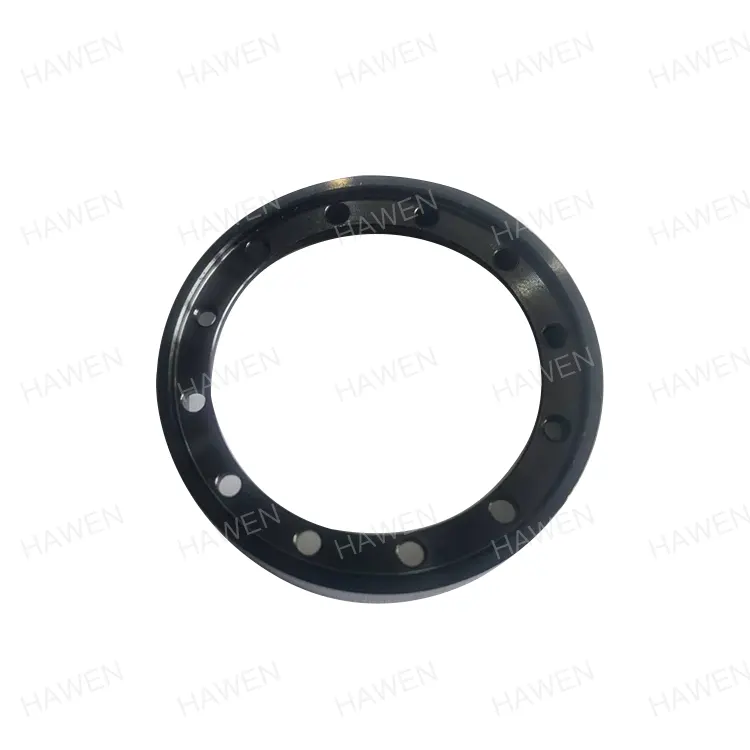

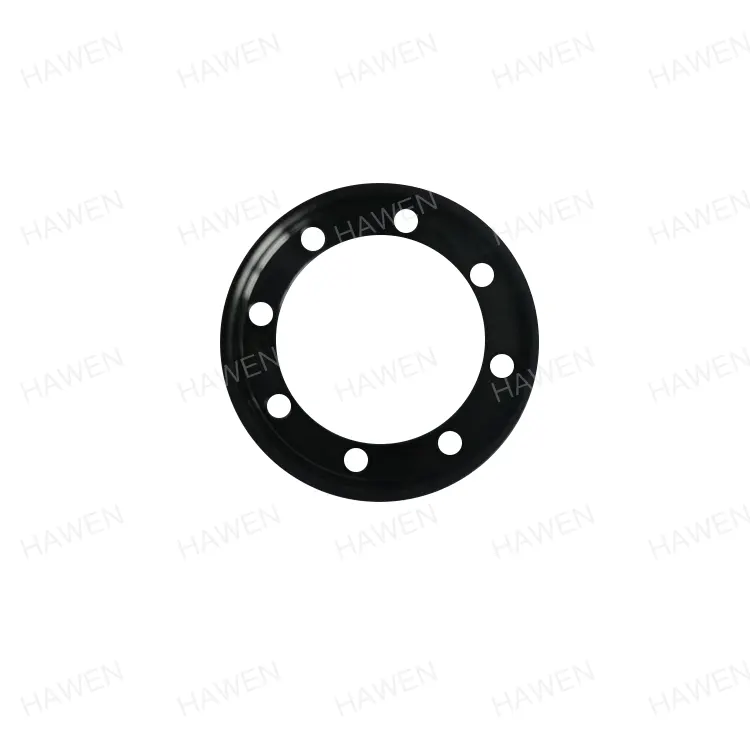

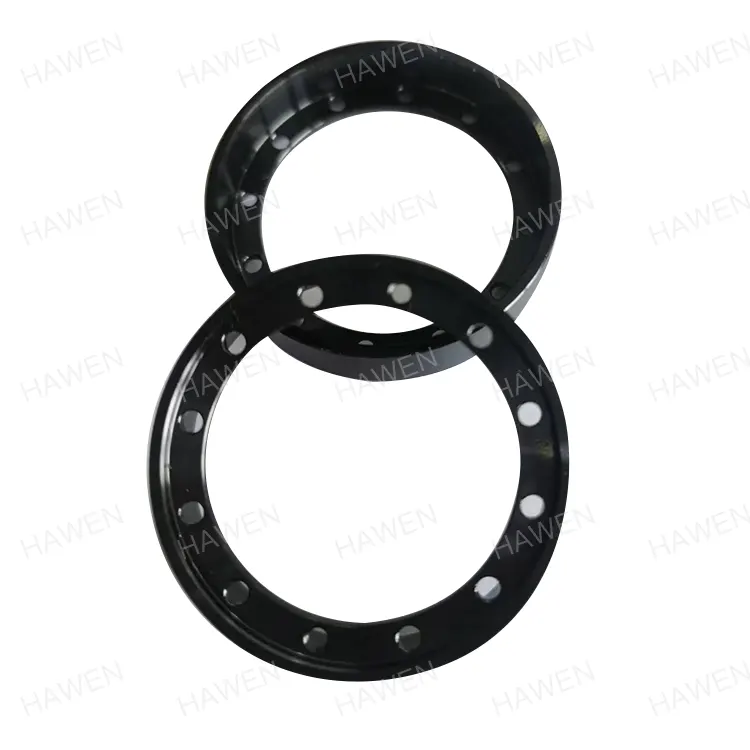

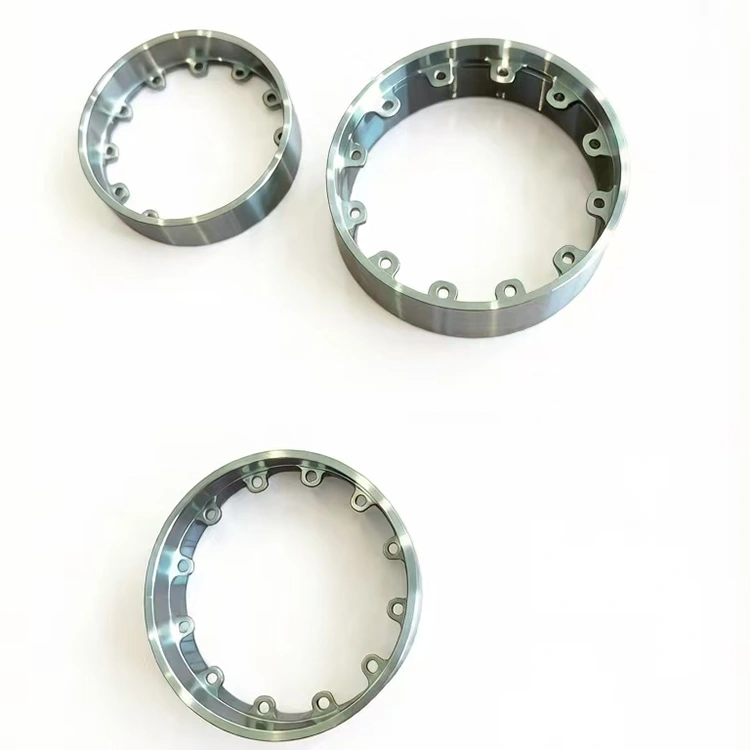

Ζυγός κινητήρα ρομπότ

Το Robot Motor Yoke είναι ένα βασικό βασικό εξάρτημα για κινητήρες σερβομηχανισμού, ροπής και αρθρώσεων ρομπότ. Αν και φαίνεται να είναι ένα μηχανικό δομικό μέρος, στην πραγματικότητα εκτελεί τρεις βασικές λειτουργίες: αγωγιμότητα μαγνητικού κυκλώματος, δομική υποστήριξη και απαγωγή θερμότητας και ηλεκτρομαγνητική θωράκιση. Καθορίζει άμεσα την πυκνότητα ροπής, τη λειτουργική απόδοση, τη σταθερότητα και τη διάρκεια ζωής των κινητήρων, καθιστώντας τον απαραίτητο βασικό στοιχείο για συστήματα μετάδοσης κίνησης υψηλής ακρίβειας σε προηγμένα ρομπότ.

Η Haven (Trilion) ασχολείται βαθιά με τη βιομηχανία κατασκευής μηχανημάτων για περισσότερα από 20 χρόνια. Από το 2023, έχει επικεντρωθεί στην Ε&Α και στην παραγωγή μεγάλης κλίμακας του Robot Motor Yoke. Με ώριμες διαδικασίες, αυστηρό έλεγχο ποιότητας και δυνατότητες ταχείας προσαρμογής, έχει γίνει ένας υψηλής ποιότητας προμηθευτής βασικών αξεσουάρ για κινητήρες ρομπότ στην Κίνα, κατέχοντας μερίδιο εγχώριας αγοράς 10% και παρέχοντας μακροπρόθεσμα προϊόντα υποστήριξης για πολλές κορυφαίες επιχειρήσεις οικιακών συσκευών και ρομπότ.

Βασικές Παράμετροι Προϊόντος

Το προωθημένο Robot Motor Yoke υιοθετεί τυποποιημένη μηχανική κατεργασία ακριβείας και υποστηρίζει επίσης την προσαρμοσμένη παραγωγή με βάση τα σχέδια των πελατών, προσαρμοσμένη στις απαιτήσεις εγκατάστασης και απόδοσης διαφορετικών μοντέλων μοτέρ ρομπότ. Οι βασικές βασικές παράμετροι παρατίθενται παρακάτω, όλες επαληθευμένες μέσω της πραγματικής παραγωγής και των εφαρμογών πελατών:

Βασικές Λειτουργίες & Αξία Εφαρμογής

Ως πλαίσιο μαγνητικού κυκλώματος και δομικός φορέας κινητήρων ρομπότ, το Robot Motor Yoke δεν είναι ένα απλό μεταλλικό εξάρτημα. Η απόδοσή του σχετίζεται άμεσα με τη συνολική λειτουργία του κινητήρα, καλύπτοντας μαγνητικές, μηχανικές και θερμικές διαστάσεις για να εξασφαλίσει αποτελεσματική και σταθερή λειτουργία του κινητήρα.

Τέσσερις βασικές λειτουργίες

Κλειστό μαγνητικό κύκλωμα

Δημιουργεί μια διαδρομή χαμηλής απροθυμίας για μόνιμα μαγνητικά πεδία μόνιμου μαγνήτη και οπλισμού, περιορίζοντας με ακρίβεια τη διανομή μαγνητικής ροής, μειώνοντας σημαντικά τη διαρροή μαγνητικής ροής, βελτιώνοντας τη χρήση του μαγνητικού πεδίου και αποφεύγοντας τη μείωση της παραγωγής και την ανώμαλη θέρμανση που προκαλείται από μαγνητικό κορεσμό, βελτιστοποιώντας την απόδοση μετατροπής ενέργειας από την πηγή.

Διαρθρωτική Υποστήριξη

Στερεώνει σταθερά πόλους μόνιμου μαγνήτη και φέρει εναλλασσόμενα φορτία από υψηλής ταχύτητας start-stop και συχνές εναλλαγές, διασφαλίζοντας δομική ακαμψία και γεωμετρική ακρίβεια κατά τη λειτουργία και αποτρέποντας την παραμόρφωση των εξαρτημάτων σε υψηλές ταχύτητες.

Διάχυση θερμότητας & Ηλεκτρομαγνητική Θωράκιση

Λειτουργεί ως βασικός δρόμος αγωγιμότητας της θερμότητας για γρήγορη διάχυση των απωλειών σιδήρου και χαλκού, ελέγχοντας την αύξηση της θερμοκρασίας. Επίσης, καταστέλλει αποτελεσματικά τα αδέσποτα μαγνητικά πεδία για την αποφυγή παρεμβολών με κωδικοποιητές, αισθητήρες και άλλα εξαρτήματα ακριβείας, βελτιώνοντας τη συνολική απόδοση EMC.

Αγκύρωση απόδοσης

Η επιλογή υλικού, η τεχνολογία επεξεργασίας, το πάχος τομής και άλλες παράμετροι καθορίζουν άμεσα την πυκνότητα ροπής, την κυματοποίηση ροπής και την απόδοση λειτουργίας, χρησιμεύοντας ως κρίσιμη προϋπόθεση για ενεργοποίηση ρομπότ υψηλής ακρίβειας και υψηλής απόκρισης.

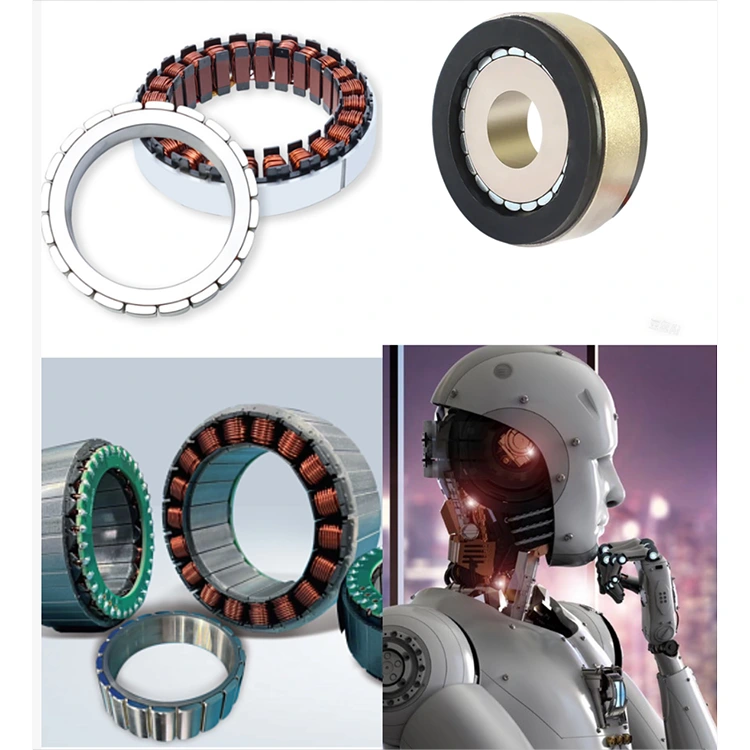

Εφαρμοστέοι τύποι κινητήρα και εξοπλισμός κατάντη

Αυτό το Robot Motor Yoke είναι συμβατό με διάφορους κύριους κινητήρες αποκλειστικά για ρομπότ, καλύπτοντας βασικές ενότητες βιομηχανικών ρομπότ, συνεργατικών ρομπότ και ανθρωποειδών ρομπότ:

Σερβοκινητήρες: Χρησιμοποιούνται ως ζυγός στάτορα και πίσω ζυγός ρότορα, εξισορροπώντας το συμπαγές μέγεθος και την υψηλή απόδοση ροπής για ευέλικτη κίνηση πολλαπλών αρθρώσεων.

Μοτέρ ροπής χωρίς πλαίσιο: Η δομή του δακτυλίου ενσωματώνεται απευθείας στους αρμούς ρομπότ, εξαλείφοντας τα εξωτερικά περιβλήματα και βελτιώνοντας την πυκνότητα ροπής και την ευελιξία εγκατάστασης.

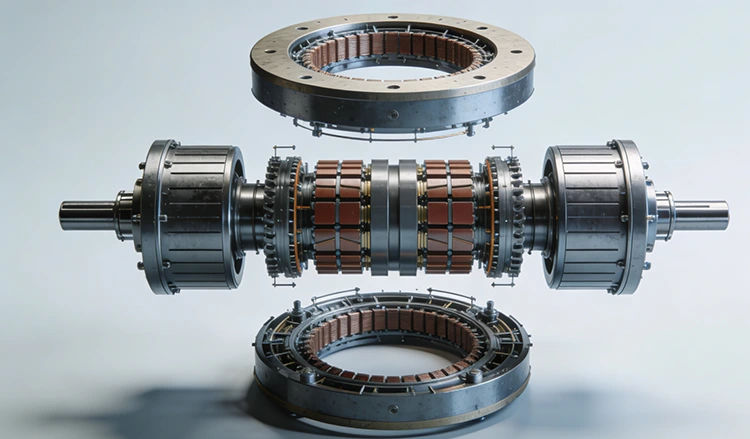

Μοτέρ αξονικής ροής / δίσκου: Προσαρμόζεται σε δομές διπλού οπίσθιου ζυγού για αξονικά μαγνητικά κυκλώματα, με επίπεδη σχεδίαση για μονάδες κίνησης ποδιών και μέσης σε ανθρωποειδή ρομπότ.

Μοτέρ χωρίς πυρήνα: Μπορούν να λειτουργήσουν ως περιβλήματα κινητήρα, εξαλείφοντας τη ροπή στρέψης για λειτουργία χαμηλού κυματισμού και υψηλής απόκρισης σε τελικούς τελεστές ρομπότ ακριβείας.

Βασικοί δείκτες ποιότητας και συγκριτική αξιολόγηση του κλάδου

Ελέγχουμε ολόκληρη τη διαδικασία παραγωγής του Robot Motor Yoke σύμφωνα με αυστηρά πρότυπα, με βασικούς δείκτες ακρίβειας που υπερβαίνουν τα γενικά σημεία αναφοράς της βιομηχανίας, ικανοποιώντας πλήρως τις απαιτήσεις προμηθειών των κατασκευαστών κινητήρων υψηλών προδιαγραφών σε σταθερότητα διαστάσεων, εφαρμογή συναρμολόγησης και διάρκεια ζωής.

Επίδραση στην απόδοση: Το υψηλής ποιότητας Robot Motor Yoke μπορεί να αυξήσει άμεσα την πυκνότητα ισχύος του κινητήρα κατά 15%–30%, να καταστείλει πάνω από το 99% των αδέσποτων παρεμβολών μαγνητικού πεδίου, να μειώσει την απώλεια μαγνητικού κυκλώματος, να αντέξει την υψηλή ηλεκτρομαγνητική καταπόνηση και να εξασφαλίσει μακροπρόθεσμη σταθερή λειτουργία ρομπότ.

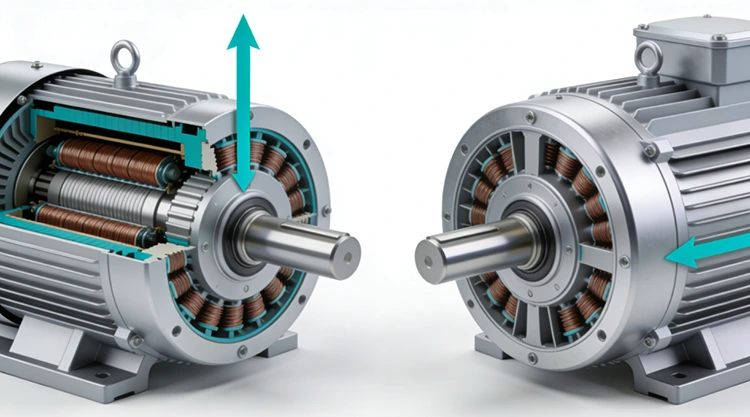

Διατομές αξονικής ροής (αριστερά) έναντι ακτινικής ροής (δεξιά)

Επιλογή Υλικού & Έλεγχος Διαδικασιών

Ειδικό υλικό: 45# Υψηλής ποιότητας δομικός χάλυβας άνθρακα

Το Robot Motor Yoke χρησιμοποιεί εθνικό πρότυπο χάλυβα μεσαίου άνθρακα 45# με αυστηρά προστατευμένες ιδιότητες προσαρμοσμένες στις συνθήκες εργασίας του κινητήρα ρομπότ:

● Περιεκτικότητα σε άνθρακα: 0,42%–0,50%; πυκνότητα: 7,85 g/cm³; μαγγάνιο: 0,50%–0,80%; πυρίτιο: 0,17%–0,37%; ακαθαρσίες χαμηλού φωσφόρου και θείου.

● Εξαιρετικές ολοκληρωμένες μηχανικές ιδιότητες: αντοχή σε εφελκυσμό ≥ 600 MPa, αντοχή διαρροής ≥ 355 MPa, επιμήκυνση ≥ 16%. σκληρότητα HRC32–36 μετά από σβήσιμο και σκλήρυνση.

● Βελτιστοποιημένο μέσω ειδικής θερμικής επεξεργασίας, εξισορροπητικής αντοχής και σκληρότητας με εξαιρετική αντοχή στην κόπωση για μακροχρόνια λειτουργία κινητήρα υψηλής συχνότητας.

Μηχανική Ακριβείας & Έλεγχος Διαδικασιών

Ένα πλήρες σύστημα ελέγχου κλειστού βρόχου εξασφαλίζει υψηλή ακρίβεια και συνέπεια παρτίδας:

● Ελεγχόμενη ανοχή εσωτερικής οπής στα ±0,005 mm. εξοπλισμένο με CMM, ελεγκτή στρογγυλότητας, παρακολούθηση περιγράμματος και στατιστικό έλεγχο διαδικασίας SPC.

● Αυστηρά ελεγχόμενο περιβάλλον επεξεργασίας για τη μείωση της διακύμανσης της θερμοκρασίας και των κραδασμών. Οι μηχανές CNC υψηλής ακρίβειας και τα ειδικά εργαλεία διασφαλίζουν τη συμμόρφωση των διαστάσεων.

● Πλήρης επιθεώρηση εισερχόμενου υλικού, παρακολούθηση θερμικής επεξεργασίας σε πραγματικό χρόνο και επιθεώρηση τελικού προϊόντος 100% για να αποτραπεί η είσοδος μη συμμορφούμενων προϊόντων στην αγορά.

Επεξεργασία επιφάνειας: Πλήρως αυτόματο φινίρισμα μαύρου οξειδίου

Χρησιμοποιεί αυτο-αναπτυγμένη φόρμουλα μαύρου οξειδίου και πλήρως αυτόματη γραμμή παραγωγής χωρίς χειροκίνητη επαφή για την αποφυγή ζημιών και μόλυνσης:

● Η ενσωματωμένη αυτόματη διαδικασία μαύρου οξειδίου και στεγνώματος βελτιώνει την αντοχή στη διάβρωση και τη σκουριά σύμφωνα με τα βιομηχανικά πρότυπα.

● Υποστηρίζει προσαρμοσμένες επιφανειακές επεξεργασίες, όπως ηλεκτρολυτική επιμετάλλωση, γαλβανισμός και επινικελίωση για ειδικές εφαρμογές.

Βασικά πλεονεκτήματα της επιχείρησης

Με περισσότερα από 20 χρόνια εμπειρίας στην κατασκευή μηχανημάτων, η Haven έχει κατασκευάσει ένα πλήρες σύστημα από Ε&Α, παραγωγή και ποιοτικό έλεγχο μέχρι εξυπηρέτηση μετά την πώληση, διαμορφώνοντας διαφοροποιημένη ανταγωνιστικότητα στην παραγωγή Robot Motor Yoke και λύνοντας αποτελεσματικά τα προβλήματα των πελατών στις προμήθειες, την προσαρμογή και τη μαζική παραγωγή.

Επαρκής χωρητικότητα & σταθερή παράδοση

● 120 μηχανήματα CNC υψηλής ακρίβειας, 1 πλήρως αυτόματη γραμμή καθαρισμού, 25 επαγγελματίες τεχνικοί.

● Μηνιαία χωρητικότητα: 30.000 μονάδες. τρέχουσες μηνιαίες πωλήσεις: 10.000–20.000 μονάδες, αφήνοντας 40%–50% χωρητικότητα για μαζικές και επείγουσες παραγγελίες.

● Η αξιόπιστη αλυσίδα εφοδιασμού στο Zhejiang εξασφαλίζει σύντομους χρόνους παράδοσης πρώτων υλών και σταθερή παράδοση για μεγάλης κλίμακας, πολλαπλών ποικιλιών συνεχή παραγωγή.

Πλήρως αυτοματοποιημένος ποιοτικός έλεγχος & σχεδόν μηδενικά ελαττώματα

● 25 αυτόματες συσκευές επιθεώρησης για δοκιμές πλήρους διαστάσεων από τα εισερχόμενα υλικά στα τελικά προϊόντα.

● 100% online ποιοτικός έλεγχος. συντελεστής διέλευσης παραγωγής 99,99%, ποσοστό επιτυχίας εργοστασίου 100%.

● Πιστοποιημένο κατά ISO9001 και IATF16949. πλήρης ιχνηλασιμότητα παραγωγής με ανώτερη συνέπεια και αξιοπιστία.

Επαγγελματική τεχνική υποστήριξη & ισχυρή προσαρμογή

● Εξειδικευμένη τεχνική ομάδα που ειδικεύεται στη βελτιστοποίηση και το σχεδιασμό της διαδικασίας yoke.

● Ταχεία ανταπόκριση στην προσαρμογή: παραγωγή με βάση το σχέδιο, συγκεκριμένα υλικά και επεξεργασίες επιφανειών.

● Υποστήριξη μίας στάσης από συμβουλές σχεδιασμού, βελτιστοποίηση διαδικασίας και δοκιμαστική παραγωγή σε μικρές παρτίδες έως μαζική παραγωγή, συντόμευση των κύκλων ανάπτυξης και μείωση του κόστους.

Περιβαλλοντική Συμμόρφωση & Έλεγχος Κόστους

● Πλήρης συμμόρφωση με το EU ROHS και το REACH με πλήρεις εκθέσεις πιστοποίησης.

● Η αυτοματοποιημένη παραγωγή μειώνει τη χειρωνακτική παρέμβαση και βελτιώνει τη χρήση υλικών, ελέγχοντας το κόστος, επιτυγχάνοντας παράλληλα χαμηλή κατανάλωση ενέργειας και χαμηλές εκπομπές αποβλήτων, εξισορροπώντας την περιβαλλοντική απόδοση και τη σχέση κόστους-αποτελεσματικότητας.

Συνεταιριστικοί Πελάτες & Μοντέλα Συνεργασίας

Η Robot Motor Yoke μας προμηθεύει εδώ και καιρό κορυφαίες εγχώριες και διεθνείς επιχειρήσεις, συμπεριλαμβανομένων των Samsung, Haier και Nidec, με σταθερή στρατηγική συνεργασία για πάνω από μια δεκαετία. Η ποιότητα και η εξυπηρέτηση των προϊόντων αναγνωρίζονται ιδιαίτερα με υψηλά ποσοστά επαναγοράς.

Υποστηρίζουμε πολλαπλά μοντέλα συνεργασίας:

● Μαζική προμήθεια τυποποιημένων προϊόντων

● Προσαρμοσμένη παραγωγή βασισμένη σε σχέδια πελατών

● Παραγωγή δειγμάτων για ειδικές προδιαγραφές

Καλωσορίζουμε πελάτες σε όλο τον κόσμο να επισκεφθούν το εργοστάσιό μας για επιθεώρηση και επιχειρηματική συνεργασία. Βασιζόμενοι στο ώριμο σύστημα παραγωγής και στην τεχνική ισχύ μας, βοηθάμε τους πελάτες να μειώσουν το κόστος ανάπτυξης, δοκιμών, κατασκευής και μετά την πώληση για να επιτύχουν μακροπρόθεσμα αποτελέσματα.
